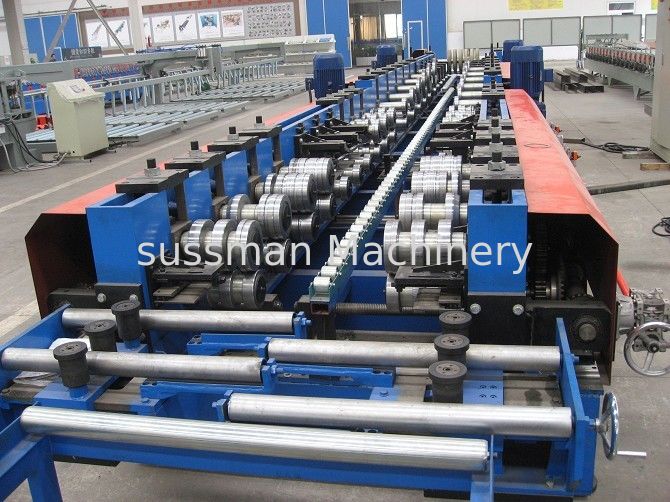

13m*1.4m*1.4m Cable Tray Roll Forming Machine with Hydraulic Punching and Cutting
  • 13m*1.4m*1.4m Cable Tray Roll Forming Machine with Hydraulic Punching and Cutting
  • 13m*1.4m*1.4m Cable Tray Roll Forming Machine with Hydraulic Punching and Cutting
  • 13m*1.4m*1.4m Cable Tray Roll Forming Machine with Hydraulic Punching and Cutting
  • 13m*1.4m*1.4m Cable Tray Roll Forming Machine with Hydraulic Punching and Cutting

13m*1.4m*1.4m Cable Tray Roll Forming Machine with Hydraulic Punching and Cutting

Place of Origin Wuxi
ब्रांड नाम Sussman
प्रमाणन CE
मॉडल संख्या आरएफ
उत्पाद विवरण
काटना:
हाइड्रोलिक
मशीन का आकार:
13M * 1.4M * 1.4M
नियंत्रण प्रणाली:
पीएलसी
उपयोग:
केबल ट्रे
संचालित:
चेन
रोलर सामग्री:
GCr15
प्रोफाइल की ऊंचाई:
50-100mm
प्रोफाइल की चौड़ाई:
100-600mm
हाई लाइट:

cable tray machine

,

प्लेट रोलिंग मशीन

भुगतान और शिपिंग शर्तें
Minimum Order Quantity
1 set
मूल्य
negotiable
Packaging Details
Film
Delivery Time
60days
Payment Terms
L/C, T/T, Western Union
उत्पाद वर्णन
हाइड्रोलिक पंचिंग और कटिंग के साथ केबल ट्रे कवर रोल बनाने उपकरण

प्रोफाइल ड्राइंग और पंचिंग लेआउट


एस.एन. उपकरण का नाम मात्रा
1 5 टी हाइड्रोलिक अन-कोइलर एक सेट
2 कुंडल लेवलिंग डिवाइस एक सेट
3 हाइड्रोलिक पंचिंग एक सेट
4 हाइड्रोलिक प्री-काटने एक सेट
5 मुख्य रोल बनाने की मशीन एक सेट
6 हाइड्रोलिक स्टेशन एक सेट
7 नियंत्रण प्रणाली (नियंत्रण बॉक्स सहित) एक सेट
8 आउट टेबल 2 यूनिट
9 स्पेयर पार्ट्स 1 पैकेज



ग्राहक के चित्रों के अनुसार प्रोफाइल
तकनीकी डेटा
तकनीकी प्रक्रिया:
Uncoiling-feedingwithguide-hydraulicpunching- कटिंग-रोलफॉर्मिंग-उत्पाद एकत्रित करना

आइटम विशेष विवरण टिप्पणियों
सामग्री प्रोफाइल की चौड़ाई 100-600mm
मोटाई 1-2 मिमी गैल्वेनाइज्ड कॉइल्स और ब्लैक स्टील
प्रोफाइल की ऊंचाई 50-100mm
अन कोइलर 5 टन हाइड्रोलिक
छिद्रण मार्ग हाइड्रोलिक पंचिंग 1 सेट
बनाने प्रणाली रोलिंग स्पीड 5-6m / मिनट
रोलर स्टेशनों लगभग 20 स्टेशनों
रोलर सामग्री

Gcr15with quenching

शाफ़्ट दीया 90 मिमी
माईम मोटर पावर 15 किलोवाट
हाइड्रोलिक काटने की शक्ति 7.5 किलोवाट

काट रहा है
प्रणाली

काटना की सामग्री क्वेंच उपचार के साथ सीआर 12
कठोरता HRC58-62
सहनशीलता + -1.5mm
विद्युत नियंत्रण प्रणाली इलेक्ट्रिक स्रोत

380 वी, 50 हर्ट्ज, 3 चरण
ग्राहक की आवश्यकता को भी पूरा कर सकते हैं

नियंत्रण प्रणाली नोट में सूची के रूप में पीएलसी (पैनासोनिक)
वजन लगभग 18 टन
प्रोफाइल चौड़ाई और ऊंचाई समायोजन मोटर द्वारा नियंत्रित करें
ड्राइव का रास्ता 1.2 इंच एकल श्रृंखला
मुख्य मशीन का आकार लंबाई के बारे में 13000 मिमी * चौड़ाई 1800 मिमी * ऊंचाई 1000 मीटर


प्रत्येक संरचना का विवरण:
1. 5 टन हाइड्रोलिक डेकोइलर

2. डिवाइस को खिलाना और लेवल करना

  • 7 रोल लेवलिंग, 3 रोल अप और 4 रोल डाउन
  • चिकनी सतह को सुरक्षित करने के लिए व्यास Ø 80 मिमी, क्रोम और एचआरसी 60 गर्मी उपचार है
  • कच्चे माल की मोटाई लेवल: 1.0-2.0 मिमी
  • अधिकतम लेवलिंग कच्चे माल की चौड़ाई: 800 मिमी

3. रास्ता काटना :
(1) गति काटना: मुख्य मशीन बंद हो जाती है और फिर स्वचालित रूप से कट जाती है। काटने के बाद, मुख्य मशीन स्वचालित रूप से फिर से शुरू होती है।
(2) ब्लेड की सामग्री: गर्मी उपचार के साथ सीआर 12
(3) लंबाई मापने: स्वचालित रूप से
(4) लंबाई की सहनशीलता: + 1.5 मिमी
(5) सही प्रोफाइल प्राप्त करने के लिए, हम काटने वाले मोल्डों को बदलकर पोस्ट हाइड्रोलिक काटने की सलाह देते हैं। इसे संचालित करना आसान है।

4. आउट टेबल एस :
लंबाई: 3 मीटर
मात्रा: 2 इकाइयां

5. नियंत्रण बॉक्स:

  • (1) पावर सप्लायर: 380 वी, 50 हर्ट्ज, 3 फेज़ (अनुरोध के साथ समायोजित)
  • (2) लंबाई और मात्रा माप स्वचालित रूप से;
  • (3) पीएलसी द्वारा नियंत्रित लंबाई और मात्रा,
  • (4) लंबाई गलतता आसानी से संशोधित किया जा सकता है।
  • (6)। नियंत्रण कक्ष: बटन-प्रकार स्विच और टच स्क्रीन
  • (7) टच स्क्रीन में भाषा: अंग्रेजी और चीनी
  • (8) लंबाई की इकाई: मिलीमीटर (नियंत्रण कक्ष पर स्विच)
  • (9) पीएलसी पैनासोनिक

  • स्पेयर पार्ट्स
नाम संख्या
उपकरण फीलर गेज 1
आकार स्पैनर 1
आंतरिक हेक्सागोन स्पैनर 1
दबाना 1
मानक स्पैनर 1
स्पैनर स्थानांतरण 1
Slotted screwdriver 1
अन्य सहायक उपकरण जंजीर 6 टुकड़े
चेन कनेक्टर 20 टुकड़े
असर (हैरबिन) 10 टुकड़े
एनकोडर ओमरोन 1

हमारी बिक्री के बाद सेवा प्रतिबद्धताओं

1. उपकरणों की स्थापना और कमीशन के लिए दिशानिर्देश:

वास्तविक स्थिति के आधार पर, कुल स्थापना स्थान में खरीदार और क्रेता के तकनीकी कर्मियों की सहायता और मार्गदर्शन करने के लिए, उपकरण की स्थापना, और क्रेता को उनके प्रश्नों और संबंधित मुद्दों के उत्तर प्रदान करते हैं;

2. संचालन और रखरखाव कर्मियों के लिए प्रशिक्षण प्रदान करें:

क्रेता के अनुरोध के आधार पर, सुस्मान ऑपरेशन और रखरखाव कर्मियों के नि: शुल्क प्रशिक्षण प्रदान करेगा;

ए) उपयोगकर्ता (क्रेता) सीखने और प्रशिक्षण के लिए हमारे कारखाने में अपने ऑपरेशन और रखरखाव कर्मियों को भेज सकते हैं;

बी) जब सुस्मान खरीदार के लिए उपकरण की स्थापना और परीक्षण कर रहा है, तो खरीदार अपने कर्मियों को भाग लेने के लिए भेज सकता है।

3. अगर "तीन गारंटी" अवधि (एक वर्ष) के दौरान मशीनों में विफलता होती है, तो क्रेता के अनुरोध पर, सुस्मान विफलता को खत्म कर देगा;

4. सुस्मान अपने सभी खरीदारों को किसी भी उन्नयन और महत्वपूर्ण उत्पाद सुधार के बारे में सूचित करेगा। सुस्मान अपनी लागत के आधार पर उपकरण संशोधन प्रदान करेंगे। सुस्मान खरीदारों को सावधानीपूर्वक और जिम्मेदार रवैये में उच्च गुणवत्ता वाली बिक्री के बाद सेवाएं प्रदान करेगा, क्रेता के सामान्य उत्पादन के लिए बहुत मजबूत गारंटी प्रदान करेगा।

हम त्वरित और संतोषजनक ग्राहक सेवा प्रदान करते हैं, और फ़ोन या ईमेल द्वारा आपकी शिकायतों को प्राप्त करने के 24 घंटे के अंदर जवाब देने का वादा करते हैं

सामान्य प्रश्न

1) प्रश्न: क्या आप निर्माता या ट्रेडिंग कंपनी हैं?
ए: हम निर्माता और व्यापारिक कंपनी हैं।

2) प्रश्न: क्या आप विदेशों में स्थापित और प्रशिक्षण प्रदान करते हैं?
ए: विदेशी मशीन स्थापित और कार्यकर्ता प्रशिक्षण सेवाएं वैकल्पिक हैं।

3) प्रश्न: बिक्री के बाद आपका समर्थन कैसा है?
ए: हम कुशल तकनीशियनों द्वारा लाइन के साथ-साथ विदेशी सेवाओं पर तकनीकी सहायता भी प्रदान करते हैं।

4) प्रश्न: गुणवत्ता नियंत्रण के संबंध में आपका कारखाना कैसे करता है?
ए: गुणवत्ता नियंत्रण के संबंध में कोई सहनशीलता नहीं है। गुणवत्ता नियंत्रण आईएसओ 9 001 का अनुपालन करता है। शिपमेंट के लिए पैक किए जाने से पहले प्रत्येक मशीन को परीक्षण चलाना पड़ता है।

5) मैं आप पर भरोसा कैसे कर सकता हूं कि मशीनों ने शिपिंग से पहले परीक्षण परीक्षण चिपकाया?
ए: 1) हम आपके संदर्भ के लिए परीक्षण वीडियो रिकॉर्ड करते हैं। या,
2) हम आपके कारखाने में आपके द्वारा यात्रा और परीक्षण मशीन का स्वागत करते हैं।

6) प्रश्न: क्या आप केवल मानक मशीनें बेचते हैं?
ए: नहीं। अधिकांश मशीनों को ऑर्डर करने के लिए बनाया जाता है।
