22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन
  • 22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन
  • 22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन
  • 22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन
  • 22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन
  • 22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन

22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन

उत्पत्ति के प्लेस वूशी, चीन
ब्रांड नाम Sussman
प्रमाणन CE, SGS, ISO
मॉडल संख्या आरएफ-अनुसूचित जनजाति
उत्पाद विवरण
द्रव्य का गाढ़ापन:
1.0-1.5 मिमी गैल्वेनाइज्ड कॉइल
रोलिंग गति:
संचालित श्रृंखला के साथ 5-6 मीटर/मिनट
रोलर स्टेशन:
लगभग 13 स्टेशन बनाने वाले
मुख्य मोटर शक्ति:
5.5 किलोवाट
काटने की सामग्री:
शमन उपचार के साथ CR12Mov
ड्राइव का तरीका:
1 इंच सिंगल चेन
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1 सेट
मूल्य
negociate
पैकेजिंग विवरण
फिल्म और स्टील
प्रसव के समय
जमा करने के 60 दिन बाद
आपूर्ति की क्षमता
10 सेट/महीना
उत्पाद वर्णन

22*33mm 50*33mm चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन

यू प्रोफाइल के अनुप्रयोग (23×33mm – 90×33mm, 1.0–1.5mm मोटाई)
यू-आकार के स्टील प्रोफाइल, जिन्हें आमतौर पर यू चैनल या यू ट्रैक के रूप में जाना जाता है, अपने हल्के डिजाइन, उच्च शक्ति-से-वजन अनुपात और स्थापना में आसानी के कारण विभिन्न निर्माण और औद्योगिक
अनुप्रयोगों में व्यापक रूप से उपयोग किए जाते हैं। यू प्रोफाइल
आयाम 23×33mm, 50×33mm, 60×33mm, 70×33mm, और 90×33mm, और 1.0 से 1.5mm तक की मोटाई के साथ, निम्नलिखित उपयोगों के लिए विशेष रूप से उपयुक्त हैं:

सारांश

1. लाइट स्टील फ्रेमिंग सिस्टम
इन यू प्रोफाइल का उपयोग आमतौर पर हल्के गेज स्टील निर्माण में किया जाता है, खासकर दीवार फ्रेमिंग सिस्टम में शीर्ष और नीचे के ट्रैक के रूप में।
सी-आकार के स्टड के साथ जोड़े जाने पर, वे आवासीय और वाणिज्यिक दोनों इमारतों में गैर-भार वहन करने वाली या विभाजन दीवार संरचनाएं बनाते हैं।
* 23×33mm और 50×33mm यू प्रोफाइल हल्के ड्यूटी विभाजन दीवारों और छत परिधि फ्रेम में उपयोग के लिए आदर्श हैं।

* 60×33mm, 70×33mm, और 90×33mm उच्च विभाजन, मजबूत दीवार फ्रेमवर्क और उन अनुप्रयोगों के लिए उपयुक्त हैं जहां अतिरिक्त कठोरता की आवश्यकता होती है।

लाभ:
* त्वरित और आसान स्थापना।

* गैल्वेनाइज्ड होने पर संक्षारण प्रतिरोध।

* सटीक फ्रेमिंग के लिए सटीक आयाम।

* ड्राईवॉल सिस्टम के साथ संगत।

सारांश

2. छत निलंबन प्रणाली
छोटे आकार के यू प्रोफाइल (जैसे, 23×33mm) का उपयोग अक्सर छत फ्रेमवर्क में किया जाता है, जो निलंबित छत, ध्वनिक छत पैनल और प्लास्टरबोर्ड छत प्रणालियों में समर्थन चैनलों या परिधि ट्रैक के रूप में कार्य करते हैं।
----------------------------------------------------------------------------------------------------------------------------------

सारांश

1.2–1.5mm मोटाई वाले यू प्रोफाइल का उपयोग वाणिज्यिक और औद्योगिक प्रतिष्ठानों में विद्युत नलिकाओं, केबल ट्रे, एचवीएसी नलिकाओं और प्लंबिंग पाइप का समर्थन करने के लिए किया जाता है। वे उपयोगिता समर्थन संरचनाओं में बढ़ते रेल और फिक्सिंग ब्रैकेट के रूप में काम करते हैं।
----------------------------------------------------------------------------------------------------------------------------------

सारांश

आंतरिक सजावट और मॉड्यूलर फर्नीचर सिस्टम में, यू प्रोफाइल का उपयोग कभी-कभी उनके चिकने स्वरूप और संरचनात्मक सादगी के कारण फ्रेमिंग तत्वों, एज ट्रिम या पैनल सपोर्ट के रूप में किया जाता है।
----------------------------------------------------------------------------------------------------------------------------------

सारांश

भारी-ड्यूटी यू प्रोफाइल जैसे 70×33mm और 90×33mm का उपयोग गोदामों और कार्यशालाओं में धातु शेल्विंग, स्टोरेज रैक और हल्के ड्यूटी फ्रेमिंग संरचनाओं के निर्माण में किया जा सकता है।
----------------------------------------------------------------------------------------------------------------------------------

सारांश

23×33mm से 90×33mm तक 1.0–1.5mm मोटाई वाले यू प्रोफाइल बहुमुखी, लागत प्रभावी और संरचनात्मक रूप से विश्वसनीय हैं।
उन्हें निर्माण, आंतरिक परिष्करण, यांत्रिक और औद्योगिक क्षेत्रों में व्यापक रूप से अपनाया जाता है। विशिष्ट आकार और मोटाई के आधार पर, उनका उपयोग हल्के छत ग्रिड से लेकर कठोर दीवार फ्रेमिंग और उपकरण समर्थन प्रणालियों तक किसी भी चीज़ के लिए किया जा सकता है।
तकनीकी पैरामीटर

आइटम

  विशेष विवरण कॉइल की सामग्री
सामग्री की मोटाई 1.0-1.5mm G550 गैल्वेनाइज्ड कॉइल बनाने की प्रणाली
रोलिंग गति संचालित श्रृंखला के साथ 5-6 मीटर/मिनट रोलर स्टेशन
  लगभग 13 स्टेशन बनाना रोलर सामग्री
  Gcr15 स्टील क्वेंचिंग के साथ शाफ्ट सामग्री
  45# स्टील व्यास 75 मिमी शाफ्ट

मुख्य मोटर पावर



  5.5 किलोवाट काटना

प्रणाली
काटने की सामग्री

CR12mov क्वेंच उपचार के साथ कठोरता
  HRC58-62 सहिष्णुता
  +-1.5mm काटने का ब्लेड
  काटने के ब्लेड के 2 सेट विद्युत नियंत्रण प्रणाली
विद्युत स्रोत 380V, 50HZ,3 चरण, खरीदार के अनुरोध के अनुसार नियंत्रण प्रणाली
  टच स्क्रीन के साथ पीएलसी वज़न
  लगभग 5 टन ड्राइव का तरीका
  1 इंच सिंगल चेन मशीन का आकार
  लंबाई 6000mm* चौड़ाई 800mm* ऊंचाई 1500m मशीन सूची


3 टन हाइड्रोलिक डी-कॉइलर


1 सेट पीएलसी कंट्रोल बॉक्स
1 सेट पीएलसी कंट्रोल बॉक्स
1 यूनिट प्रोफाइल आरेखण
1 यूनिट प्रोफाइल आरेखण
1 यूनिट प्रोफाइल आरेखण
1 यूनिट प्रोफाइल आरेखण


प्रौद्योगिकीय प्रक्रिया:

22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन 0



डीकोइलर—गाइड के साथ फीडिंग—रोल बनाना—काटना—उत्पाद एकत्र करना

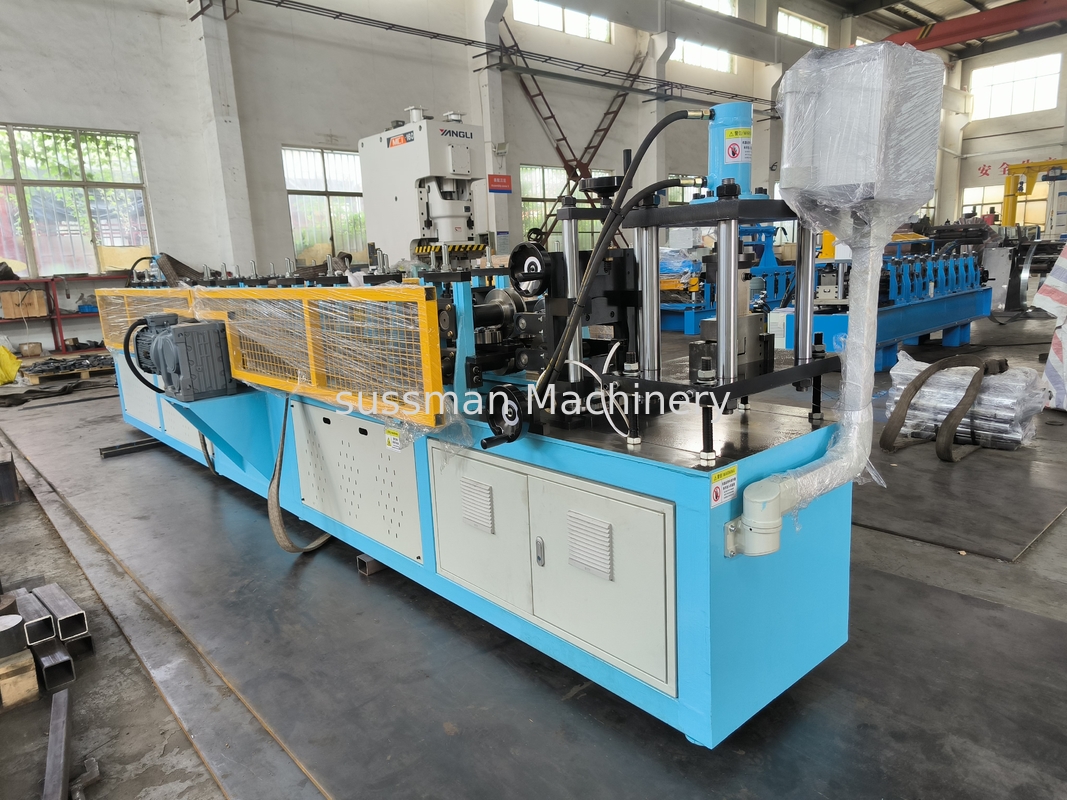

मशीन चित्र


 22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन 1


22*33मिमी 50*33मिमी चौड़ाई समायोज्य यू प्रोफाइल रोल बनाने की मशीन 2
