जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन
  • जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन
  • जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन
  • जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन
  • जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन
  • जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन

जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन

उत्पत्ति के प्लेस चीनी
ब्रांड नाम Sussman
प्रमाणन SGS.CE.ISO
Model Number SM-CP
उत्पाद विवरण
Width:
3" 4" 6" width adjustable
Cutter material:
Cr12Mov Steel
Cutting system:
Hydraulic Cutting
Roller stations:
14 stations
Power:
7.5KW
उत्पाद का नाम:
स्टील फ्रेम शहतीर मशीन
Diameter of axis:
75mm
आवेदन:
छत और आवरण समर्थन
भुगतान और शिपिंग शर्तें
Minimum Order Quantity
1 set
मूल्य
negotiable
पैकेजिंग विवरण
फिल्म और स्टील
प्रसव के समय
60 दिन
Payment Terms
L/C, T/T
Supply Ability
10 sets per month
उत्पाद वर्णन

जस्ती इस्पात 3 ′′ 4′′ 6 ′′ वेब चौड़ाई C पुर्लिन C आकार प्रोफाइल रोल बनाने की मशीन





कॉइल की सामग्री

सामग्री की मोटाई

1.0-1.5 मिमी



चौड़ाई

3" 4" और 6"

डि-कोइलर

वजन

3 टन का मैनुअल डिकोइलर

ढालने की प्रणाली

रोलिंग गति

0-12 मी/मिनट

रोलर स्टेशन

लगभग 14 रोलर स्टेशन

रोलर सामग्री

Gcr15 स्टील 50-55HRC के साथ

शाफ्ट सामग्री

45# स्टील व्यास 76 मिमी शाफ्ट

मुख्य मोटर शक्ति

7.5KW

हाइड्रोलिक काटने की शक्ति

4 किलोवाट

काटने की प्रणाली

काटने की सामग्री

सीआर12 को बुझाने के साथ इलाज

कठोरता

HRC58-62

सहिष्णुता

+-1.5 मिमी

काटने वाला ब्लेड

काटने वाले ब्लेड के 2 सेट

विद्युत नियंत्रण प्रणाली

विद्युत स्रोत

380V, 50HZ, 3 चरण

नियंत्रण प्रणाली

टच स्क्रीन वाला पीएलसी

वजन

लगभग 3 टन

ड्राइव का तरीका

चेन चालित


C पुर्लिन तकनीकी पैरामीटर



उपकरण का नाम

मात्रा

3T मैनुअल अनकोइलर

1 सेट

रोल बनाने की मशीन

1 सेट

हाइड्रोलिक पोस्ट काटना

1 सेट

हाइड्रोलिक पोस्ट छिद्रण

1 सेट

हाइड्रोलिक स्टेशन

1 सेट

चार मीटर की दूरी पर

1 सेट

नियंत्रण बॉक्स

1 इकाई

स्पेयर पार्ट 1 पैकेज




सी पुर्लिन मशीन के फायदे ऑटोमैटिक आकार-परिवर्तन प्रकार निम्नलिखित हैंः



1रोलर्स या स्पेसर्स को बदले बिना अलग-अलग आकार के पर्लिन का उत्पादन करें।

2- अलग-अलग आकार के लिए कटर बदलने की जरूरत नहीं है।

3आसान संचालन, कम रखरखाव लागत

4.असीमित आकार ((मशीन रेंज के भीतर किसी भी आकार), सामग्री को बचाने में मदद

5.वैकल्पिक पर्ल वेब पक्ष और फ्लैंज पक्ष के किसी भी स्थिति में छेद छेद



इस्पात पर्लिन प्रोफाइल डिजाइन



3",4", और6 इंच के सी-पुर्लिनसंदर्भित करेंगहराई (ऊंचाई)पर्लिन प्रोफाइल का, जो "सी" आकार का ऊर्ध्वाधर भाग है।

इन आकारों का उपयोग आमतौर पर छत और आवरण के समर्थन के लिए निर्माण में किया जाता है।



जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन 0





इन अनुप्रयोगों में सी-पुर्लिन के लाभः

  • शक्ति-से-वजन अनुपातःसी-पुर्लिन हल्के लेकिन मजबूत होते हैं, जो उन्हें कई मध्यवर्ती समर्थन की आवश्यकता के बिना लंबे समय तक चलने के लिए आदर्श बनाते हैं।

  • संक्षारण प्रतिरोध:आम तौर पर जंग और संक्षारण को रोकने के लिए, विशेष रूप से बाहरी या औद्योगिक वातावरण में, सुरक्षा परतों के साथ जस्ती या लेपित।

  • लागत प्रभावी:उनके डिजाइन और सामग्री की दक्षता उन्हें ठोस बीम या भारी सामग्री की तुलना में एक लागत प्रभावी विकल्प बनाती है।

  • स्थापित करने में आसानी:सी-पुललाइनों को संभालना और स्थापित करना आसान है, पूर्व-बोल्ड छेद या बोल्ट के लिए स्लॉट के साथ, निर्माण समय को तेज करता है।

  •

सी Purlin मशीन का प्रत्येक भाग

1.3T मैनुअल डेकोइलर
व्यास: 460-520 मिमी विस्तार।
क्षमताः 3 टन
अधिकतम कॉइल चौड़ाईः 500 मिमी

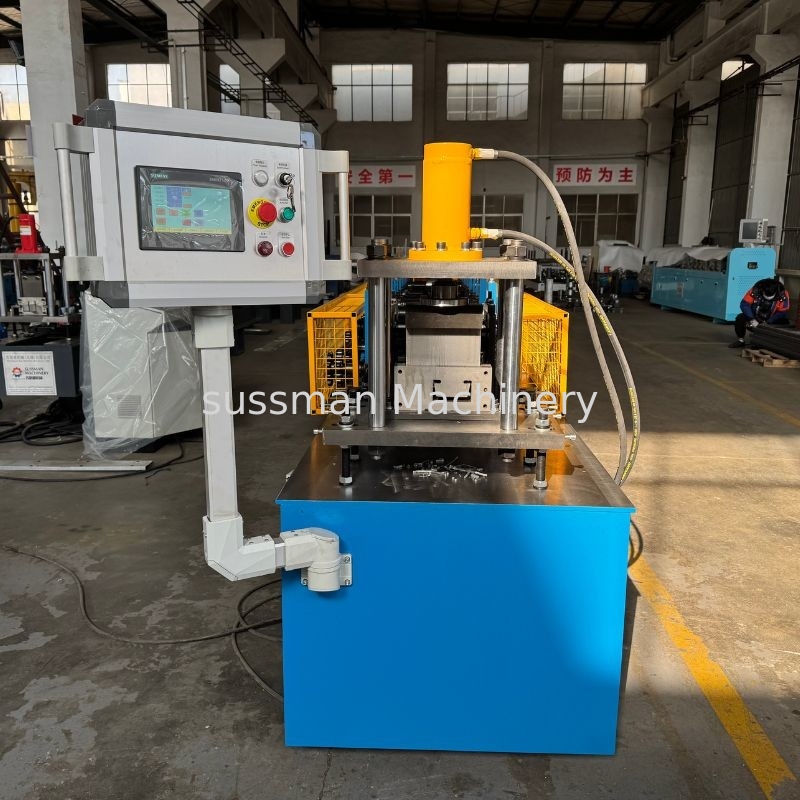

3. हाइड्रोलिक काटने की मशीन

यह हाइड्रोलिक ड्राइव और स्वचालित स्थान को अपनाता है
आयाम और लक्ष्य उत्पादों को काटने

हाइड्रोलिक स्टेशन दबावः 20 एमपीए
हाइड्रोलिक कॉइल:46#

घटक: इसमें एक ब्लेड सेट, एक हाइड्रोलिक सिलेंडर और एक कटर मशीन शामिल है

कटिंग ब्लेड सामग्रीःCr12 Mov उच्च उपचार के साथ स्टील



3नियंत्रण बॉक्स

(1) बिजली की आपूर्तिः 380V, 50 हर्ट्ज, 3 चरण (अनुरोध के अनुसार समायोजित)
(2) नियंत्रण कक्षः बटन प्रकार का स्विच और टच स्क्रीन
(3) टच स्क्रीन पर भाषाः अंग्रेजी और चीनी
(4) लंबाई और मात्रा का माप स्वचालित रूप से।
(5) पीएलसी द्वारा नियंत्रित लंबाई और मात्रा।

जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन 1

जस्ती इस्पात 3 ′′ 4 ′′ 6 ′′ वेब चौड़ाई C Purlin c आकार प्रोफाइल रोल बनाने की मशीन 2






(6) लंबाई की गलतियों को आसानी से ठीक किया जा सकता है।
