केबल ट्रे रोल बनाने की मशीन
>
|
| उत्पत्ति के प्लेस | वूशी, चीन |
| ब्रांड नाम | Sussman |
| प्रमाणन | CE, SGS, ISO |
| मॉडल संख्या | आरएफ-अनुसूचित जनजाति |

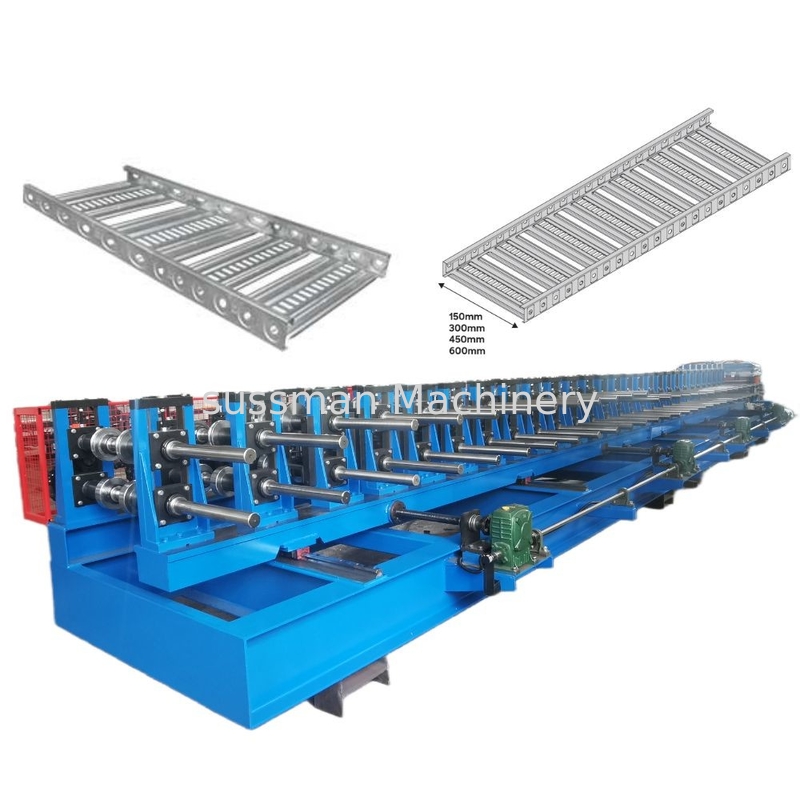

100mm-600mm चौड़ाई समायोज्य जस्ती स्टील छिद्रित मध्यम केबल ट्रे रोल बनाने की मशीन
केबल ट्रे रोल बनाने वाली मशीन केबल ट्रे के निर्माण में उपयोग किया जाने वाला विशेष उपकरण है, जो विभिन्न उद्योगों में केबलों को समर्थन और मार्ग देने के लिए उपयोग किए जाने वाले संरचनात्मक घटक हैं,निर्माण सहित, बिजली वितरण, दूरसंचार और डेटा केंद्र।
यह बुद्धिमान रोल फर्मर विभिन्न प्रकार के केबल ट्रे का उत्पादन कर सकता है जैसेः ठोस तल केबल ट्रे, ट्रॉफ केबल ट्रे, चैनल केबल ट्रे, छिद्रित केबल ट्रे,गैर छिद्रित केबल ट्रे और ट्रंकिंग केबल ट्रे आदि. विभिन्न कच्चे माल जैसेः गर्म डुबकी जस्ती इस्पात, पूर्व जस्ती इस्पात, गर्म और ठंडा लुढ़का हुआ इस्पात, स्टेनलेस स्टील और एल्यूमीनियम। सामग्री मोटाई सीमा 0.6mm-1 है।2 मिमी या 1-2 मिमीआप केबल ट्रे के लिए 10 अलग-अलग लंबाई सेट कर सकते हैं।
तकनीकी डेटा:
5.1उपयुक्त प्लेट सामग्रीः
स्टील की मोटाईः 1-2 मिमी ठंडा लुढ़का हुआ स्टील और जस्ती स्टील
मोल्डिंग के बाद प्रोफाइल की चौड़ाईः 100-600 मिमी स्वतः परिवर्तन
प्रोफाइल की ऊंचाईः 50-150 मिमी
शीट की लंबाईः 2000-6000 मिमी
5.2काम करने की गतिः लगभग 2-3 मीटर / मिनट
5.3. निर्माण चरण: लगभग 20 स्टेशन
5.4रोलर की सामग्रीः Cr12, quench HRC58-62 क्रोम लेपित
5.5शफ्ट की सामग्रीः 45# उन्नत स्टील (व्यासः 90 मिमी), थर्मल रिफाइनिंग
56. चालित प्रणालीः चेन चालित
5.7. रिड्यूसर के साथ मुख्य शक्तिः 22KW WH चीनी प्रसिद्ध
5.8काटनेः हाइड्रोलिक काटने Cr12mov
5.9काटने वाले चाकू की सामग्रीः Cr12Mov, quench HRC58-62
5.10पूरी मशीन औद्योगिक कंप्यूटर-पीएलसी द्वारा नियंत्रित की जाती है।
5.11 पीएलसी-पीएलसी-डेल्टा
5.12 एन्कोडर--ओमरॉन, जापान
5.13 विद्युत भाग-- श्नाइडर
5.14 पीएलसी द्वारा नियंत्रित मोटर्स और रेल द्वारा चौड़ाई समायोजित करें
मशीन सूचीः
| एस.एन. | उपकरण का नाम | मात्रा |
| 1 | 5T हाइड्रोलिक अन-कोइलर | 1 सेट |
| 2 | समतल करने वाला यंत्र | 1 सेट |
| 3 | सर्वो फ़ीडिंग डिवाइस | 1 इकाई |
| 4 | प्री-कटिंग डिवाइस | 1 इकाई |
| 5 | हाइड्रोलिक छिद्रण उपकरण | 1 सेट |
| 6 | पंचिंग मोल्ड | चार सेट |
| 7 | मुख्य रोल बनाने की मशीन | 1 सेट |
| 8 | हाइड्रोलिक स्टेशन | 1 सेट |
| 9 | नियंत्रण प्रणाली (नियंत्रण बॉक्स सहित) | 1 सेट |
| 10 | बाहर की मेज | 2 इकाइयाँ |
| 11 | स्पेयर पार्ट | 1 पैकेज |
| 12 | सुरक्षा कवर | 1 सेट |
प्रोफ़ाइल चित्रः
तैयार उत्पाद
कार्यप्रवाह
डिकोइलर- लेवलिंग- सर्वो फीडिंग- पंचिंग- मुख्य रोल फोर्मिंग- कटिंग- रनआउट टेबल
तैयार उत्पाद:
आवेदन
भवनों के विद्युत वायरिंग में, विद्युत वितरण और संचार के लिए उपयोग की जाने वाली अछूती विद्युत केबलों को समर्थन देने के लिए एक केबल ट्रे प्रणाली का उपयोग किया जाता है।केबल ट्रे का उपयोग खुले वायरिंग या विद्युत नलिका प्रणाली के विकल्प के रूप में किया जाता है, और आमतौर पर वाणिज्यिक और औद्योगिक निर्माण में केबल प्रबंधन के लिए उपयोग किए जाते हैं। वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां एक वायरिंग प्रणाली में परिवर्तन की उम्मीद है,चूंकि नए केबलों को ट्रे में रखकर स्थापित किया जा सकता है, बजाय उन्हें एक पाइप के माध्यम से खींचने के।
