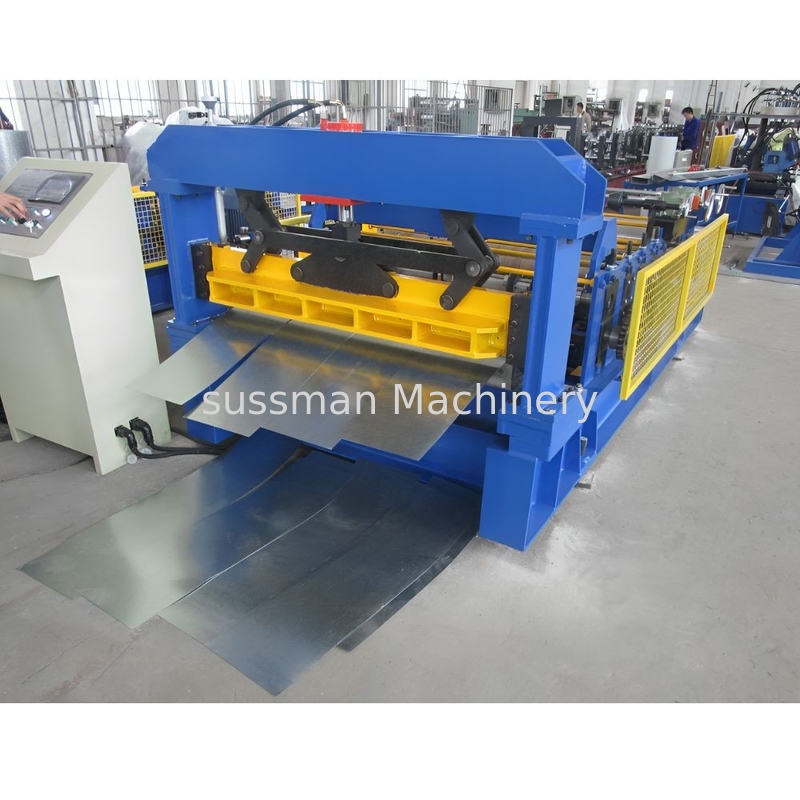

0.2-2.0 मिमी मोटाई जस्ती स्टील लंबाई के लिए कट और स्लिट मशीन

0.2-2.0mm मोटाई गैल्वेनाइज्ड स्टील प्लेट कटिंग और स्लिटिंग मशीन

लंबाई कटिंग और स्लिटिंग मशीन" धातु प्रसंस्करण निर्माण उद्योग में इस्तेमाल होने वाले विशेष उपकरण हैं। यह मुख्य रूप से दो कार्य करता है:

1. लंबाई कटिंग (CTL):

   • कार्य: यह मशीन धातु कॉइल को निश्चित लंबाई के एकल या स्ट्रिप धातु शीट में लगातार काटती है।
   • प्रक्रिया: धातु कॉइल को मशीन में फीड किया जाता है, मशीन पूर्व-निर्धारित मापदंडों (ऑपरेटर द्वारा इनपुट या कंप्यूटर सिस्टम द्वारा नियंत्रित) के अनुसार कॉइल को आवश्यक लंबाई की शीट या स्ट्रिप्स में सटीक रूप से काटती है। यह प्रक्रिया उन धातु शीटों या स्ट्रिप्स के उत्पादन के लिए विशेष रूप से उपयुक्त है जिनका सीधे बाद की प्रसंस्करण या निर्माण में उपयोग किया जा सकता है।

2. स्लिटिंग:

   • कार्य: यह मशीन धातु कॉइल को निर्दिष्ट चौड़ाई की पतली स्ट्रिप्स में भी काट सकती है।
   • प्रक्रिया: धातु कॉइल को मशीन में फीड करने के बाद, यह कई अनुदैर्ध्य कटिंग ब्लेड या डिस्क से गुजरता है, जिन्हें पतली स्ट्रिप्स में अनुदैर्ध्य रूप से काटा जाता है। यह प्रक्रिया निर्माताओं को एक चौड़ी कॉइल से कई पतली कॉइल या स्ट्रिप्स का उत्पादन करने की अनुमति देती है। अनुदैर्ध्य कटाई का उपयोग आमतौर पर विभिन्न चौड़ाई की कॉइल या स्ट्रिप्स का उत्पादन करने के लिए किया जाता है, ताकि ग्राहकों की विशिष्ट आवश्यकताओं को पूरा किया जा सके, या बाद की उत्पादन प्रक्रियाओं में सामग्री के उपयोग को अनुकूलित किया जा सके।

पैरामीटर

1. संसाधित की जा सकने वाली कॉइल सामग्री:गैल्वेनाइज्ड कॉइल, कार्बन स्टील कॉइल और एल्यूमीनियम कॉइल
2. कॉइलमोटाई:0.2-2.0mm ;​​
3. कॉइल चौड़ाई:1250मिमी;
4. लाइन गति:0-10मी/मिनट;
5. लोडिंग क्षमता:5टनहाइड्रोलिक;
6. लाइन ड्रम आंतरिक व्यास:φ 480 -510mm;
7. लाइन ड्रम बाहरी व्यास:≤φ1400mm;
8. समतल रोलर व्यास:φ60
9. समतल रोलर के बीच की दूरी:65मिमी
10. समतल रोलर सामग्री:40Cr , कठोरता:HRC52-60
11. बिजली की आपूर्ति:440Vतीन चरणबिजली60Hz ;
12. लंबवत रेखा विचलन सहिष्णुता:≤±2mm/2000mm
13. लंबाई विचलन सहिष्णुता:≤±2mm/2000mm
14. स्तर समायोजन स्क्रू:
15. ऊपर 4 अंक, नीचे 5 अंक।
16. कटिंग डिवाइस की ऊंचाई दोहरे मशीन सुविधाजनक कार्य तालिका की ऊंचाई के समान है।
17. इलेक्ट्रिकल बॉक्स एक लटकते हुए प्रकार की एकीकृत संरचना है, जिसे मशीन के दोनों किनारों पर इलेक्ट्रिकल कंट्रोल बॉक्स से जोड़ा जा सकता है।

हाइड्रोलिक स्टेशन और मुख्य मशीन एकीकृत डिजाइन हैं, इसलिए फोर्कलिफ्ट आसानी से चल सकती है।

हाइड्रोलिक नियंत्रण प्रणाली

हाइड्रोलिक घटकों का उपयोग सुनिश्चित करता है

हाइड्रोलिक प्रणाली का कार्य दबाव 6.3-16MPa है

हाइड्रोलिक तेल टैंक की क्षमता 80 से अधिक हैइलेक्ट्रिकल नियंत्रण प्रणाली:

पीएलसी और टच स्क्रीन

पीएलसी नियंत्रण मोड, टच स्क्रीन के माध्यम से नियंत्रित।
