0.8-1.2mm C100 हल्के स्टील कील रोल बनाने की मशीन 7.5KW मोटर के साथ स्टील संरचना भवनों के लिए

0.8-1.2mm C100 लाइट स्टील कील रोल बनाने की मशीन स्टील संरचना इमारतों के लिए 7.5KW मोटर के साथ

मुख्य विनिर्देश

उपकरण विवरण


मुख्य विनिर्देश:
आकार 100*41mm
मोटाई 0.8-1.2mm (G300-G550 गैल्वेनाइज्ड कॉइल और अलुज़िंक)
फ़ीडिंग चौड़ाई 193mm
मानक उत्पादन गति 300-700m/h
अधिकतम उत्पादन गति 25m/min
मुख्य मोटर 7.5kw सर्वो मोटर
पावर सप्लायर 380V 50Hz 3phases या आपके अनुरोध के अनुसार
हाइड्रोलिक स्टेशन 7.5kw
हाइड्रोलिक टैंक क्षमता: 100L
हाइड्रोलिक कूलिंग: फैन कूलिंग
हाइड्रोलिक दबाव: कंप्यूटर सेट
फ्रेम और पंचिंग डाइज़: स्क्रू होल, चैम्फर, स्लॉट होल, फ्लैंज कट, पाइप होल, सस्पेंशन, कटिंग
सहिष्णुता: +- 0.5mm
इंकजेट प्रिंटर: EC-JET
मशीन का आकार: 5000*1000*1500mm
वज़न: 3000kg
रंग: आपके अनुरोध के अनुसार
डी-कॉइलर: असर 3 टन, स्वचालित डीकोइलर

VERTEX BD डिज़ाइन सॉफ़्टवेयर
1. दीवार, फर्श और छत की संरचना स्वचालित रूप से निर्मित होती है, जिससे डिज़ाइन का समय बचता है।
2. स्वचालित 3D मोल्डिंग, 100% सटीकता सुनिश्चित करें।
3. विश्लेषण परियोजना फ़ंक्शन के साथ, सॉफ़्टवेयर भार वहन क्षमता की गणना कर सकता है।
4. फ्रेम वर्क 3D मानचित्र और 3D सजावट दृश्य बनाएं।
5. पूरी इमारत के फ्रेम को स्वतंत्र इकाई ड्राइंग में हल किया जा सकता है।
6. सामग्री का बिल, जिसमें आवश्यक स्टील, प्लेटें, थर्मल इन्सुलेशन सामग्री, दरवाजे और खिड़कियां, पेंच और शामिल हैं
अन्य मिलान सामग्री।
7. चिह्नित वर्क पीस सहित संसाधित डेटा बनाएं, उपकरण के साथ डॉकिंग।
8. सॉफ़्टवेयर रखरखाव और प्रशिक्षण शुल्क।
9. रखरखाव और सहायता शुल्क USD 2200.00/वर्ष है। यह सॉफ़्टवेयर अपडेट और वैकल्पिक के लिए है।

उपकरण विवरण
1)। स्वचालित ऊर्ध्वाधर सिंगल हेड अनकॉइलर: 1 सेट
ए. हाथ कसने वाले डिज़ाइन का उपयोग करना, कॉइल आईडी: 460mm-520mm, कॉइल ओडी: 1400mm, लोडिंग: 3000kg
बी. आवृत्ति रूपांतरण स्वचालित अनकॉइलिंग
सी. पावर: 2.2KW

2)। फ्रेम: स्टील प्लेट वेल्डिंग का उपयोग करना, तनाव उपचार के लिए समग्र एनीलिंग, बिना विरूपण के दीर्घकालिक उपयोग सुनिश्चित करने के लिए; और
आयामी सटीकता सुनिश्चित करने के लिए सीएनसी मशीनिंग केंद्र प्रसंस्करण।

3)। आर्च: मुख्य आर्च बॉक्स संरचना है, बॉक्स सीएनसी मशीनिंग केंद्र प्रसंस्करण है, सहायक आर्च स्वतंत्र संरचना है।

4)। रोलिंग मोल्ड: Cr12mov डाई स्टील, वैक्यूम कठोर HRC60-62 ° के बाद छेद और चेहरे के अंत को परिष्कृत करने के लिए, सीएनसी खराद
रोलर सतह को परिष्करण।

5)। मुख्य अक्ष: 40Cr टूल स्टील के लिए सामग्री, शमन और तड़के गर्मी उपचार, बाहरी पीस परिष्करण

6)। ड्राइव सिस्टम: सर्वो मोटर और रिड्यूसर लिंकेज, सटीक हार्ड टूथ गियर ऑयल इमर्शन ऑपरेशन के साथ पहिये के बीच, यह सुनिश्चित करने के लिए कि बिना घिसे लंबे समय तक उपयोग हो।

7)। हाइड्रोलिक सिस्टम
ए. ऊर्जा भंडारण संरचना, ऊर्जा की बचत और पर्यावरण संरक्षण
बी. हाइड्रोलिक घटक: जर्मनी रेक्सरोथ उत्पाद

8)। पंचिंग मोल्ड
डाई मॉडल सामग्री का उपयोग S45C टूल स्टील, D2 या SKD11 उच्च गुणवत्ता वाले स्टील के साथ मोल्ड इंसर्ट, जापान के चावल के साथ मोल्ड भागों के लिए किया जाता है
उत्पाद।

9)। विद्युत भाग
ए. मूल आयातित मोशन कंट्रोलर और पीएलसी
बी. अंतर्राष्ट्रीय प्रथम श्रेणी ब्रांड कम वोल्टेज घटक

10)। सीएनसी इंकजेट प्रिंटर
ए. औद्योगिक-ग्रेड उच्च गुणवत्ता वाले सॉल्वेंट-आधारित इलेक्ट्रॉनिक इंकजेट प्रिंटर का विन्यास, स्पष्ट और ठोस लेखन प्रिंट करें, स्थापित करने में आसान
बी. सामान्य सॉल्वेंट आधारित स्याही, खरीदने में आसान, और उपयोग करने में किफायती
सी. स्वचालित रूप से डिज़ाइन सॉफ़्टवेयर द्वारा स्वचालित रूप से मुद्रित होता है, बिना मानवीय हस्तक्षेप के
डी. फ्रेम मैक एलजीएस निर्माता उत्पादन नियंत्रण प्रणाली द्वारा कंपनी का नाम, लोगो, वेबसाइट और इसी तरह की कोई भी अतिरिक्त जानकारी जोड़ी जा सकती है।

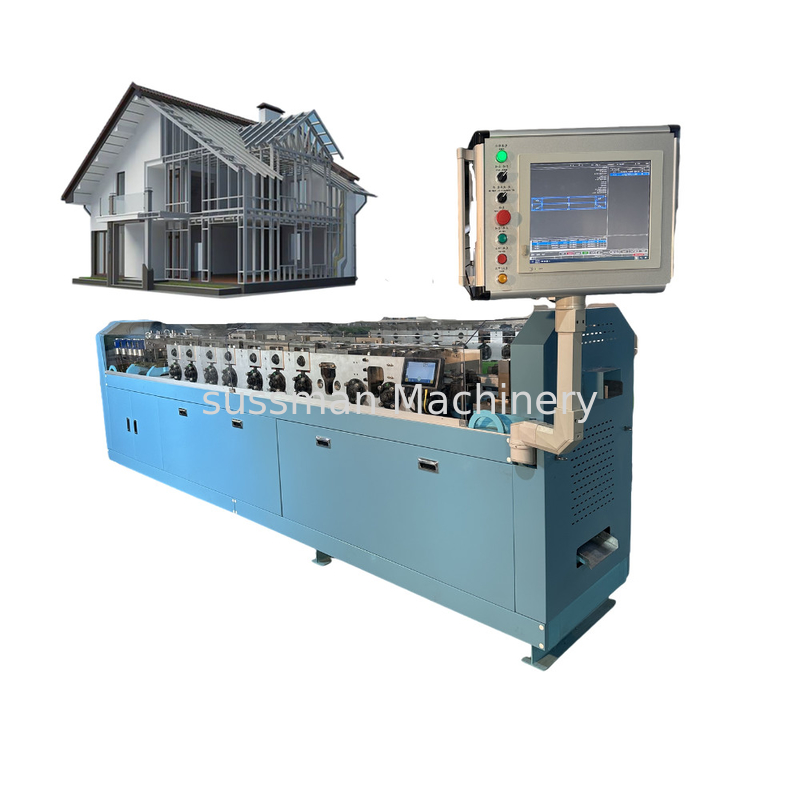

हमारी मशीन की तस्वीर

LGSF मशीनों के अनुप्रयोग मुख्य रूप से निर्माण उद्योग में हैं, जहां हल्के गेज स्टील फ्रेमिंग अपने कई फायदों के कारण लोकप्रियता हासिल कर रहा है। कुछ सामान्य अनुप्रयोगों में शामिल हैं:

1. आवासीय निर्माण: हल्के गेज स्टील फ्रेमिंग का उपयोग आवासीय इमारतों में तेजी से किया जाता है, जिसमें एकल-परिवार के घर, टाउनहाउस और बहु-मंजिला अपार्टमेंट कॉम्प्लेक्स शामिल हैं। LGSF मशीनें इन संरचनाओं के लिए आवश्यक दीवार स्टड, छत ट्रस, फर्श जोइस्ट और अन्य घटकों का उत्पादन कर सकती हैं।

2. वाणिज्यिक निर्माण: LGSF सिस्टम का उपयोग वाणिज्यिक इमारतों जैसे कार्यालयों, स्कूलों, अस्पतालों और खुदरा स्थानों में भी किया जाता है। LGSF मशीनें आंतरिक विभाजन, बाहरी दीवारों, छत प्रणालियों और अन्य संरचनात्मक तत्वों के लिए आवश्यक स्टील घटकों का निर्माण कर सकती हैं।

3. मॉड्यूलर निर्माण: हल्के गेज स्टील फ्रेमिंग ऑफ-साइट मॉड्यूलर निर्माण के लिए उपयुक्त है, जहां पूरी इमारत मॉड्यूल एक कारखाने में निर्मित होते हैं और फिर विधानसभा के लिए निर्माण स्थल पर ले जाए जाते हैं। LGSF मशीनें इन मॉड्यूल के लिए स्टील फ्रेमिंग घटकों के उत्पादन में महत्वपूर्ण भूमिका निभाती हैं।

4. नवीनीकरण और रेट्रोफिटिंग: LGSF सिस्टम लचीलापन और स्थापना में आसानी प्रदान करते हैं, जिससे वे नवीनीकरण और रेट्रोफिटिंग परियोजनाओं के लिए उपयुक्त हो जाते हैं। LGSF मशीनें कुशल स्टील घटकों का कुशलता से उत्पादन कर सकती हैं जिन्हें मौजूदा संरचनाओं में आसानी से एकीकृत किया जा सकता है।

निर्माण में LGSF मशीनों का उपयोग कई लाभ प्रदान करता है, जिसमें तेज़ निर्माण समय, लागत बचत, स्थायित्व और डिज़ाइन बहुमुखी प्रतिभा शामिल है। ये मशीनें स्टील घटकों के सटीक और मानकीकृत उत्पादन को सक्षम करती हैं, जिससे साइट पर उच्च गुणवत्ता और सटीक असेंबली सुनिश्चित होती है।
