स्टड और ट्रैक रोल मशीन के गठन
>
|
|
| उत्पत्ति के प्लेस | वूशी, चीन |
| ब्रांड नाम | Sussman |
| प्रमाणन | CE, SGS, ISO |
| मॉडल संख्या | आरएफ-अनुसूचित जनजाति |

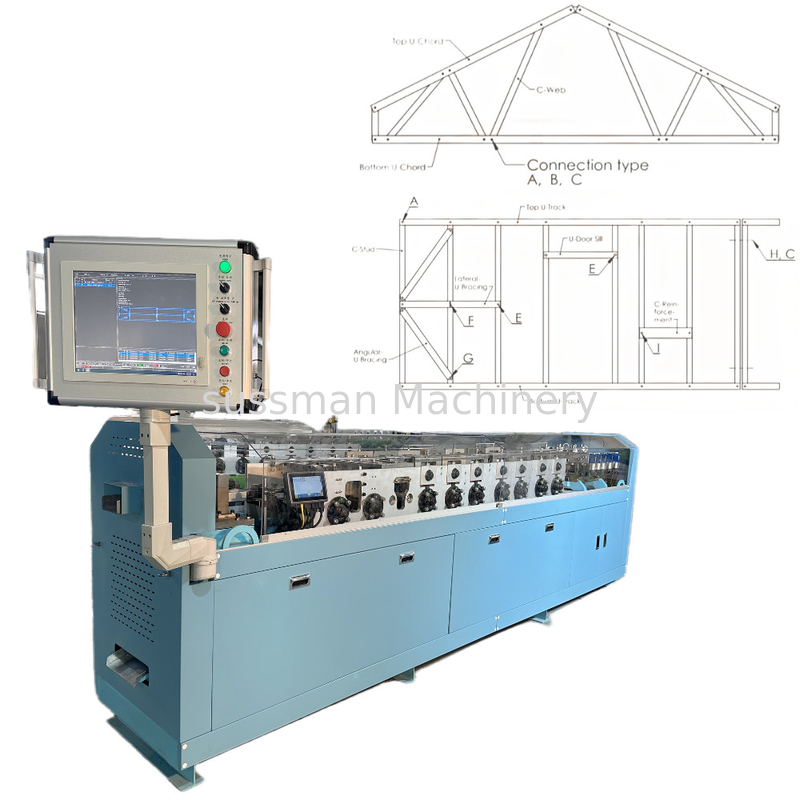

Vertax BD सॉफ्टवेयर के साथ C89 लाइट गेज फ्रेमिंग मशीन LGS LGSF मेकिंग मशीन शिप करने के लिए तैयार
लाइट स्टील फ्रेमिंग मशीन स्वचालित उत्पादन लाइन है। चौड़ाई 75 मिमी, 89 मिमी, 140 मिमी आम आकार हैं। मशीन में डीकोइलर, हाइड्रोलिक पंचिंग, हाइड्रोलिक कटिंग,6 मीटर का निष्क्रिय डिकोइलर, औद्योगिक कंप्यूटर आदि।
मुख्य विनिर्देश
| पद | विवरण |
| स्वचालित डिकोइलर | |
| लोडिंग वजन | 2000 किलो |
| कॉइल का आंतरिक व्यास | φ430~520 मिमी |
| कॉइल का बाहरी व्यास | φ1300 मिमी |
| पट्टी की चौड़ाई | 100 से 450 मिमी |
| पट्टी की मोटाई | 0.7~1.2 मिमी |
| प्रोफ़ाइल विवरण | |
| C प्रोफ़ाइल का आकार | 89*41*13 मिमी |
| रोल बनाने की मशीन | |
| आयाम | 5000*1000*1800 मिमी |
| वजन | 3500 किलो |
| रोलर ग्रेड | सामग्री: SKD-11 |
| रोलर प्रसंस्करण तकनीक | सीएनसी मशीनिंग,तापीय उपचार एचआरसी 58-60 |
| शाफ्ट ग्रेड | 40Cr स्टील |
| शाफ्ट प्रसंस्करण तकनीक | सीएनसी मशीनिंग, शमन और टेम्परिंग HRC28-32 |
| पंचिंग डिवाइस | स्क्रू छेद,सेवा छेद,वेब नाच,लिप नाच,ट्रस एंड चैंफर,स्वैज,क्रिम के साथ डिम्पलिंग |
| नियंत्रण प्रणाली | |
| नियंत्रण यंत्र | एक लेनोवो लैपटॉप, मशीन के आधारित फ्रेम के अंदर एक नियंत्रण बॉक्स |
| डिजाइन सॉफ्टवेयर | यूए से वर्टेक्स बीडी |
| लेजर प्रिंटिंग डिवाइस | USA मैथ्यूज लेजर प्रिंटिंग डिवाइस फॉर पेंटिंग स्प्रे लोगो और इंस्टॉलेशन इंगित संख्या |
| रिमोट कंट्रोल डिवाइस | वायरलेस रिमोट-कंट्रोलर आगे या पीछे जाने या रोकने के लिए मशीन को नियंत्रित करता है |
| मुख्य ब्रांड | पीएलसी (स्वयं विकसित), रिले (श्नाइडर), निकटता स्विच (श्नाइडर), एन्कोड (ओमरॉन) |
| मोटर और हाइड्रोलिक प्रणाली | |
| सर्वो मोटर | 5.5kw बहुमूल्य गियर reducer के साथ |
| हाइड्रोलिक स्टेशन | 7.5kw, 200L टैंक |
| समाप्ति तालिका | |
| लम्बाई | साइड पनेमैटिक समर्थन के साथ 3M |
| सामान्य परिचय | |
| 1. विंडोज सिस्टम टच पैनल. नेटवर्क या यूएसबी इंटरफेस के माध्यम से त्वरित आयात एनसी निर्देश. | |
| 2.विजुअल कार्य प्रक्रिया निगरानी | |
| 3.वर्टेक्स बीडी सॉफ्टवेयर | |
| 4जर्मन बॉश रेक्स्रोथ हाइड्रोलिक सिस्टम. त्वरित लोडिंग और अनलोडिंग मोल्ड डिजाइन | |
| 5.उच्च गुणवत्ता वाले मरने वाले इस्पात. वैक्यूम कठोर उपचार. सीएनसी मशीन केंद्र परिष्करण. | |
| 6.निर्मित रखरखाव मुक्त स्याही जेट प्रिंटर | |
| 7.. सही आकार, सटीक आकार | |
उपकरण का वर्णन
1: मशीन का विन्यास
अनकोइलर 1 सेट
रोल बनाने वाला रोलर: 12 समूह
पीएलसी नियंत्रण प्रणाली 1 सेट
हाइड्रोलिक काटने की प्रणालीः 1 सेट
संग्रह तालिका
2:ओमेगा प्रोफाइल बनाने की मशीन का कार्य प्रक्रिया प्रवाह
अनकोलिंग-कोइल फीडिंग-गाइडिंग-रोल फोर्मिंग-पंचिंग (यदि आवश्यक हो) - कटिंग-संग्रह तालिका
3: तकनीकी मापदंड:
A: विद्युत आपूर्ति:
380V, 3 चरण, 50 हर्ट्ज (विभिन्न देशों में विद्युत आपूर्ति की वास्तविक स्थितियों के अनुसार समायोजित किया जा सकता है)
मुख्य मोटर शक्तिः 7.5KW
पंप शक्तिः 5.5kw
B: अनकोइलर:
आंतरिक व्यासः 460-520 मिमी
बाहरी व्यासः 1300 मिमी
लोड भारः 2T
C:संरचना भागः
फ़ीडिंग मोटाईः 0.6-1.2 मिमी
भोजन की चौड़ाईः 50-500 मिमी
ढालने की गतिः 8-12 मीटर/मिनट
काटने का विचलनः 10m±2mm
रोलर स्टेशन की संख्याः 12 समूह
रोलर सामग्रीः GCr15
शाफ्ट की सामग्रीः Cr40
शाफ्ट का व्यासः 42 मिमी
डीःहाइड्रोलिक प्रणालीः
हाइड्रोलिक दबावः 10-12 एमपीए
कटर सामग्रीः SKD11
ई:नियंत्रण प्रणाली:
पूर्ण स्वचालित एनसी-पीएलसी नियंत्रण प्रणाली
नियंत्रण चैनलः रंगीन टच स्क्रीन
