7.5KW मुख्य मोटर उच्च गति 25m/Min 0.8-1.2 मिमी हल्के गेज स्टील बनाने की मशीन

7.5KW मुख्य मोटर हाई स्पीड 25m/मिनट 0.8-1.2mm लाइट गेज स्टील फ़्रेमिंग मशीन

मुख्य विशिष्टताएँ

उपकरण विवरण


मुख्य विशिष्टताएँ:
आकार 89*41मिमी/38मिमी
मोटाई 0.8-1.2 मिमी (G300-G550Galvanzied कॉइल्स और Aluzinc)
फीडिंग चौड़ाई 182 मिमी
मानक उत्पादन गति 300-700m/h
अधिकतम उत्पादन गति 25 मी/मिनट
मुख्य मोटर 7.5kw सर्वो मोटर
बिजली आपूर्तिकर्ता 380V 50Hz 3चरण या आपके अनुरोध के अनुसार
हाइड्रोलिक स्टेशन 7.5kw
हाइड्रोलिक टैंक क्षमता: 100L
हाइड्रोलिक कूलिंग: फैन कूलिंग
हाइड्रोलिक दबाव: कंप्यूटर सेट
फ़्रेम और पंचिंग डाइज़: स्क्रू होल, चम्फर, स्लॉट होल, फ्लैंज कट, पाइप होल, सस्पेंशन, कटिंग
सहनशीलता: +- 0.5 मिमी
इंकजेट प्रिंटर: ईसी-जेट
मशीन का आकार: 5000*1000*1500मिमी
वज़न: 3000 किग्रा
रंग: आपके अनुरोध के अनुसार
डी-कोलियर: 3 टन भार वाला, स्वचालित डिकॉयलर

वर्टेक्स बीडी डिजाइन सॉफ्टवेयर
1. दीवार, फर्श और छत की संरचना स्वचालित रूप से तैयार की जाती है, जिससे डिजाइन समय की बचत होती है।
2. स्वचालित 3डी मोल्डिंग, 100% सटीकता सुनिश्चित करें।
3. विश्लेषण परियोजना फ़ंक्शन के साथ, सॉफ़्टवेयर असर क्षमता की गणना कर सकता है।
4. फ्रेम वर्क 3डी मानचित्र और 3डी सजावट दृश्य बनाएं।
5. पूरे भवन फ्रेम को स्वतंत्र इकाई ड्राइंग के अनुसार हल किया जा सकता है।
6. आवश्यक स्टील, प्लेट, थर्मल इन्सुलेशन सामग्री, दरवाजे और खिड़कियां, स्क्रू और सहित सामग्री के बिल की गणना करें
अन्य मिलान सामग्री.
7.उपकरण के साथ डॉकिंग, चिह्नित वर्कपीस सहित संसाधित डेटा बनाएं।
8.सॉफ्टवेयर रखरखाव और प्रशिक्षण शुल्क।
9.रखरखाव और सहायक शुल्क USD 2200.00/वर्ष है। यह सॉफ़्टवेयर अद्यतन और वैकल्पिक के लिए है।

उपकरण विवरण
1). स्वचालित वर्टिकल सिंगल हेड अनकॉइलर: 1 सेट
a.हाथ कसने वाले डिज़ाइन का उपयोग करना, कॉइल आईडी: 460 मिमी-520 मिमी, कॉइल ओडी: 1400 मिमी, लोडिंग: 3000 किग्रा
बी.आवृत्ति रूपांतरण स्वचालित अनकॉइलिंग
सी.पावर:2.2KW

2). फ़्रेम: विरूपण के बिना दीर्घकालिक उपयोग सुनिश्चित करने के लिए, तनाव उपचार के लिए समग्र एनीलिंग, स्टील प्लेट वेल्डिंग का उपयोग करना; और
आयामी सटीकता सुनिश्चित करने के लिए सीएनसी मशीनिंग केंद्र प्रसंस्करण।

3). आर्क: मुख्य आर्क बॉक्स संरचना है, बॉक्स सीएनसी मशीनिंग केंद्र प्रसंस्करण है, सहायक आर्क स्वतंत्र संरचना है।

4). रोलिंग मोल्ड: Cr12mov डाई स्टील, छेद और चेहरे के अंत को परिष्कृत करने के लिए वैक्यूम कठोर HRC60-62 ° के बाद, सीएनसी खराद
रोलर सतह को खत्म करना।

5). मुख्य अक्ष: 40Cr टूल स्टील के लिए सामग्री, शमन और तड़के का ताप उपचार, बाहरी पीसने की फिनिशिंग

6). ड्राइव प्रणाली: सर्वो मोटर और रेड्यूसर लिंकेज, सटीक हार्ड टूथ गियर तेल विसर्जन ऑपरेशन के साथ पहिया के बीच, यह सुनिश्चित करने के लिए कि लंबे समय तक उपयोग बिना घिसाव के हो।

7). हाइड्रोलिक प्रणाली
एक। ऊर्जा भंडारण संरचना, ऊर्जा की बचत और पर्यावरण संरक्षण
बी। हाइड्रोलिक घटक: जर्मनी रेक्सरोथ उत्पाद

8). पंचिंग साँचा
डाई मॉडल सामग्री का उपयोग S45C टूल स्टील, D2 या SKD11 उच्च गुणवत्ता वाले स्टील के साथ मोल्ड इंसर्ट, जापान के चावल के साथ मोल्ड भागों में किया जाता है।
उत्पाद.

9). विद्युत भाग
a.मूल आयातित गति नियंत्रक और पीएलसी
बी। अंतर्राष्ट्रीय प्रथम श्रेणी ब्रांड कम वोल्टेज घटक

10). सीएनसी इंकजेट प्रिंटर
ए.औद्योगिक-ग्रेड उच्च गुणवत्ता वाले विलायक-आधारित इलेक्ट्रॉनिक इंकजेट प्रिंटर का कॉन्फ़िगरेशन, प्रिंट लेखन स्पष्ट और ठोस, आसान है
स्थापित करना
बी. सामान्य विलायक आधारित स्याही, खरीदने में आसान और उपयोग में किफायती
सी. मानव हस्तक्षेप के बिना, डिज़ाइन सॉफ़्टवेयर द्वारा स्वचालित रूप से प्रिंट प्रिंट होता है
डी. फ़्रेम मैक एलजीएस निर्माता उत्पादन नियंत्रण प्रणाली द्वारा कोई भी अतिरिक्त जानकारी, जैसे कंपनी का नाम, लोगो, वेबसाइट आदि जोड़ सकते हैं।

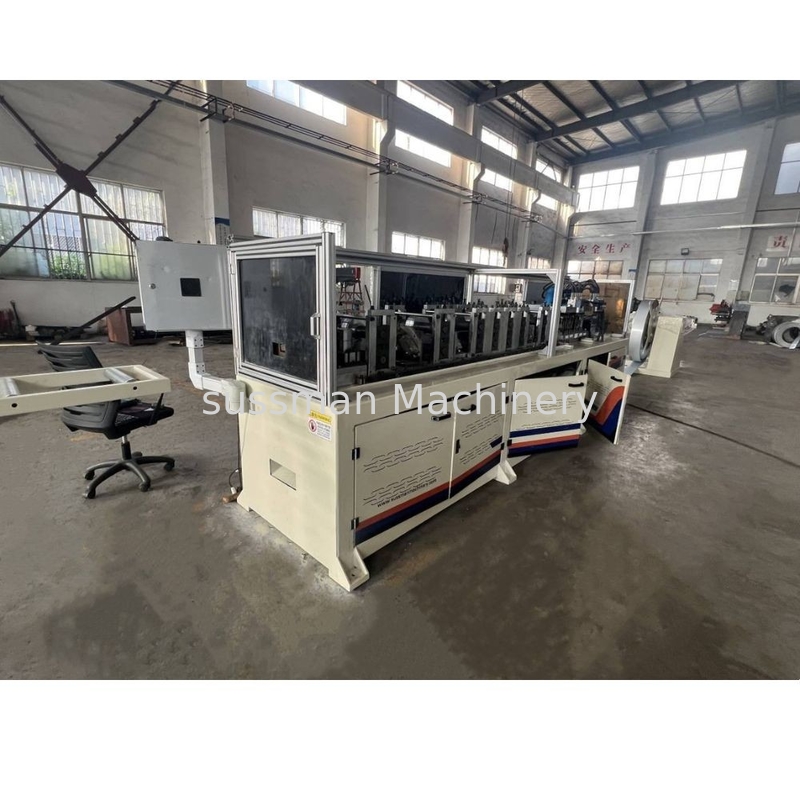

हमारी मशीन फोटो
