0.8-1.2 मिमी मोटाई जस्ती स्टील हल्के स्टील फ्रेम मशीन 7.5KW मोटर के साथ

7.5KW मोटर के साथ 0.8-1.2 मिमी मोटाई वाली गैल्वनाइज्ड स्टील लाइट स्टील फ्रेम मशीन

मुख्य विशिष्टताएँ

उपकरण विवरण


मुख्य विशिष्टताएँ:
आकार 89*41मिमी/38मिमी
मोटाई 0.8-1.2 मिमी (G300-G550Galvanzied कॉइल्स और Aluzinc)
फीडिंग चौड़ाई 182 मिमी
मानक उत्पादन गति 300-700m/h
अधिकतम उत्पादन गति 25 मी/मिनट
मुख्य मोटर 7.5kw सर्वो मोटर
बिजली आपूर्तिकर्ता 380V 50Hz 3चरण या आपके अनुरोध के अनुसार
हाइड्रोलिक स्टेशन 7.5kw
हाइड्रोलिक टैंक क्षमता: 100L
हाइड्रोलिक कूलिंग: फैन कूलिंग
हाइड्रोलिक दबाव: कंप्यूटर सेट
फ़्रेम और पंचिंग डाइज़: स्क्रू होल, चम्फर, स्लॉट होल, फ्लैंज कट, पाइप होल, सस्पेंशन, कटिंग
सहनशीलता: +- 0.5 मिमी
इंकजेट प्रिंटर: ईसी-जेट
मशीन का आकार: 5000*1000*1500मिमी
वज़न: 3000 किग्रा
रंग: आपके अनुरोध के अनुसार
डी-कोलियर: 3 टन भार वाला, स्वचालित डिकॉयलर

वर्टेक्स बीडी डिजाइन सॉफ्टवेयर
1. दीवार, फर्श और छत की संरचना स्वचालित रूप से तैयार की जाती है, जिससे डिजाइन समय की बचत होती है।
2. स्वचालित 3डी मोल्डिंग, 100% सटीकता सुनिश्चित करें।
3. विश्लेषण परियोजना फ़ंक्शन के साथ, सॉफ़्टवेयर असर क्षमता की गणना कर सकता है।
4. फ्रेम वर्क 3डी मानचित्र और 3डी सजावट दृश्य बनाएं।
5. पूरे भवन फ्रेम को स्वतंत्र इकाई ड्राइंग के अनुसार हल किया जा सकता है।
6. सामग्री के बिल की गणना करें, जिसमें आवश्यक स्टील, प्लेटें, थर्मल इन्सुलेशन सामग्री, दरवाजे और खिड़कियां, स्क्रू और शामिल हैं
अन्य मिलान सामग्री.
7.उपकरण के साथ डॉकिंग, चिह्नित वर्कपीस सहित संसाधित डेटा बनाएं।
8.सॉफ्टवेयर रखरखाव और प्रशिक्षण शुल्क।
9.रखरखाव और सहायक शुल्क USD 2200.00/वर्ष है। यह सॉफ़्टवेयर अद्यतन और वैकल्पिक के लिए है।

उपकरण विवरण
1). स्वचालित वर्टिकल सिंगल हेड अनकॉइलर: 1 सेट
a.हाथ कसने वाले डिज़ाइन का उपयोग करना, कॉइल आईडी: 460 मिमी-520 मिमी, कॉइल ओडी: 1400 मिमी, लोडिंग: 3000 किग्रा
बी.आवृत्ति रूपांतरण स्वचालित अनकॉइलिंग
सी.पावर:2.2KW

2). फ़्रेम: विरूपण के बिना दीर्घकालिक उपयोग सुनिश्चित करने के लिए, तनाव उपचार के लिए समग्र एनीलिंग, स्टील प्लेट वेल्डिंग का उपयोग करना; और
आयामी सटीकता सुनिश्चित करने के लिए सीएनसी मशीनिंग केंद्र प्रसंस्करण।

3). आर्क: मुख्य आर्क बॉक्स संरचना है, बॉक्स सीएनसी मशीनिंग केंद्र प्रसंस्करण है, सहायक आर्क स्वतंत्र संरचना है।

4). रोलिंग मोल्ड: Cr12mov डाई स्टील, छेद और चेहरे के अंत को परिष्कृत करने के लिए वैक्यूम कठोर HRC60-62 ° के बाद, सीएनसी खराद
रोलर सतह को खत्म करना।

5). मुख्य अक्ष: 40Cr टूल स्टील के लिए सामग्री, शमन और तड़के का ताप उपचार, बाहरी पीसने की फिनिशिंग

6). ड्राइव सिस्टम: सर्वो मोटर और रेड्यूसर लिंकेज, सटीक हार्ड टूथ गियर ऑयल इमर्शन ऑपरेशन के साथ पहिए के बीच, यह सुनिश्चित करने के लिए कि लंबे समय तक बिना घिसाव के उपयोग किया जाए।

7). हाइड्रोलिक प्रणाली
एक। ऊर्जा भंडारण संरचना, ऊर्जा की बचत और पर्यावरण संरक्षण

8). पंचिंग साँचा
डाई मॉडल सामग्री का उपयोग S45C टूल स्टील, D2 या SKD11 उच्च गुणवत्ता वाले स्टील के साथ मोल्ड इंसर्ट, जापान के चावल के साथ मोल्ड भागों में किया जाता है।
उत्पाद.

9). विद्युत भाग
a.मूल आयातित गति नियंत्रक और पीएलसी
बी। अंतर्राष्ट्रीय प्रथम श्रेणी ब्रांड कम वोल्टेज घटक

10). सीएनसी इंकजेट प्रिंटर
ए.औद्योगिक-ग्रेड उच्च गुणवत्ता वाले विलायक-आधारित इलेक्ट्रॉनिक इंकजेट प्रिंटर का कॉन्फ़िगरेशन, प्रिंट लेखन स्पष्ट और ठोस, आसान है
स्थापित करना
बी. सामान्य विलायक आधारित स्याही, खरीदने में आसान और उपयोग में किफायती
सी. मानव हस्तक्षेप के बिना, डिज़ाइन सॉफ़्टवेयर द्वारा स्वचालित रूप से प्रिंट प्रिंट होता है
डी. फ़्रेम मैक एलजीएस निर्माता उत्पादन नियंत्रण प्रणाली द्वारा कोई भी अतिरिक्त जानकारी, जैसे कंपनी का नाम, लोगो, वेबसाइट आदि जोड़ सकते हैं।

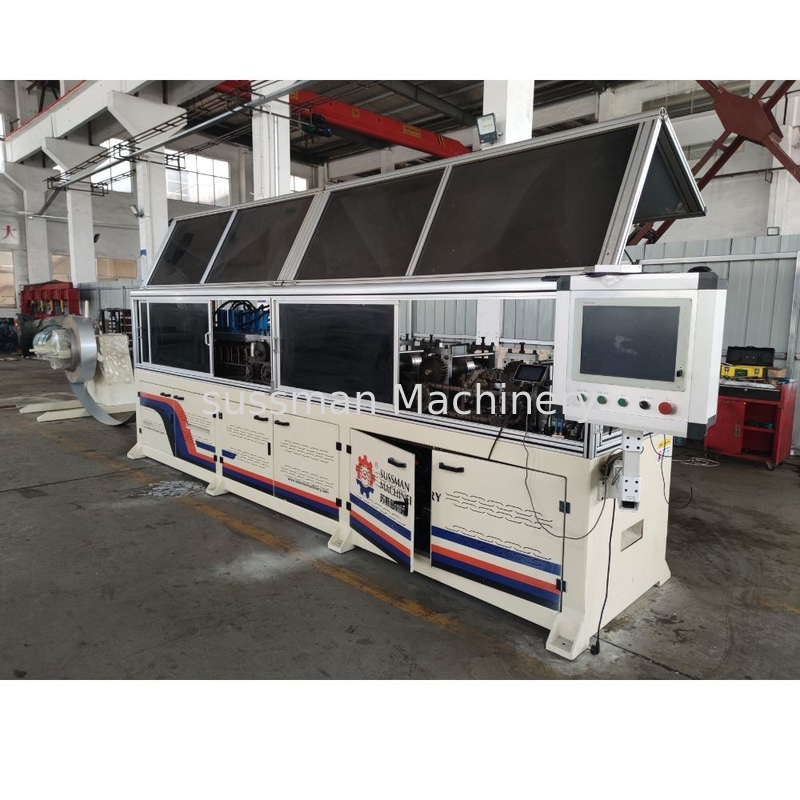

हमारी मशीन फोटो

एलजीएसएफ मशीनों का अनुप्रयोग मुख्य रूप से निर्माण उद्योग में होता है, जहां लाइट गेज स्टील फ्रेमिंग अपने कई फायदों के कारण लोकप्रियता हासिल कर रही है। कुछ सामान्य अनुप्रयोगों में शामिल हैं:

1.आवासीय निर्माण: एकल-परिवार के घरों, टाउनहाउस और बहुमंजिला अपार्टमेंट परिसरों सहित आवासीय भवनों में लाइट गेज स्टील फ्रेमिंग का तेजी से उपयोग किया जा रहा है। एलजीएसएफ मशीनें दीवार स्टड, छत ट्रस, फ़्लोर जॉइस्ट और इन संरचनाओं के लिए आवश्यक अन्य घटकों का उत्पादन कर सकती हैं।

2.व्यावसायिक निर्माण: LGSF सिस्टम का उपयोग व्यावसायिक भवनों जैसे कार्यालयों, स्कूलों, अस्पतालों और खुदरा स्थानों में भी किया जाता है। एलजीएसएफ मशीनें आंतरिक विभाजन, बाहरी दीवारों, छत प्रणालियों और अन्य संरचनात्मक तत्वों के लिए आवश्यक स्टील घटकों का निर्माण कर सकती हैं।

3. मॉड्यूलर निर्माण: लाइट गेज स्टील फ्रेमिंग ऑफ-साइट मॉड्यूलर निर्माण के लिए उपयुक्त है, जहां पूरे भवन मॉड्यूल को एक कारखाने में तैयार किया जाता है और फिर असेंबली के लिए निर्माण स्थल पर ले जाया जाता है। एलजीएसएफ मशीनें इन मॉड्यूल के लिए स्टील फ्रेमिंग घटकों के उत्पादन में महत्वपूर्ण भूमिका निभाती हैं।

4. नवीनीकरण और रेट्रोफिटिंग: एलजीएसएफ सिस्टम लचीलापन और स्थापना में आसानी प्रदान करते हैं, जो उन्हें नवीनीकरण और रेट्रोफिटिंग परियोजनाओं के लिए उपयुक्त बनाते हैं। एलजीएसएफ मशीनें कुशलतापूर्वक अनुकूलित स्टील घटकों का उत्पादन कर सकती हैं जिन्हें आसानी से मौजूदा संरचनाओं में एकीकृत किया जा सकता है।

निर्माण में एलजीएसएफ मशीनों का उपयोग तेजी से निर्माण समय, लागत बचत, स्थायित्व और डिजाइन बहुमुखी प्रतिभा सहित कई लाभ प्रदान करता है। ये मशीनें स्टील घटकों के सटीक और मानकीकृत उत्पादन को सक्षम बनाती हैं, जिससे साइट पर उच्च गुणवत्ता और सटीक असेंबली सुनिश्चित होती है।
