0.8 - 1.5 मिमी मोटाई 89-200 मिमी चौड़ाई समायोज्य गैल्वनाइज्ड स्टील रोल बनाने की मशीन C89 C200

0.8 - 1.5 मिमी मोटाई 89-200 मिमी चौड़ाई समायोज्य जस्ती स्टील रोल बनाने की मशीन C89 C200

मुख्य विनिर्देश

1दीवार, फर्श और छत संरचना स्वचालित रूप से बनाई जाती है, जिससे डिजाइन समय की बचत होती है।
2स्वचालित 3 डी मोल्डिंग, 100% सटीकता सुनिश्चित करें।
3विश्लेषण परियोजना कार्य के साथ, सॉफ्टवेयर असर क्षमता की गणना कर सकता है।
4. फ्रेमवर्क 3 डी नक्शा और 3 डी सजावट दृश्य बनाएँ.
5. पूरे भवन के फ्रेम को स्वतंत्र इकाई ड्राइंग के लिए हल किया जा सकता है।
6आवश्यक इस्पात, प्लेट, थर्मल इन्सुलेशन सामग्री, दरवाजे और खिड़कियां, शिकंजा और अन्य सामान सहित सामग्री के बिल की गणना करें।
7. चिह्नित कार्य टुकड़ा सहित संसाधित डेटा बनाएँ, उपकरण के साथ डॉकिंग।
8सॉफ्टवेयर रखरखाव और प्रशिक्षण शुल्क।
9. रखरखाव और समर्थन शुल्क USD 2200.00/वर्ष है. यह सॉफ्टवेयर अद्यतन और वैकल्पिक के लिए है.

उपकरण का वर्णन


1: मशीन का विन्यास

अनकोइलर 1 सेट

रोल बनाने वाला रोलर: 14 समूह

पीएलसी नियंत्रण प्रणाली 1 सेट

हाइड्रोलिक काटने की प्रणालीः 1 सेट

संग्रह तालिका

2:ओमेगा प्रोफाइल बनाने की मशीन का कार्य प्रक्रिया प्रवाह

अनकोलिंग-कोइल फीडिंग-गाइडिंग-रोल फोर्मिंग-पंचिंग (यदि आवश्यक हो) - कटिंग-संग्रह तालिका

3: तकनीकी मापदंड:

A: विद्युत आपूर्ति:

380V, 3 चरण, 50 हर्ट्ज (विभिन्न देशों में विद्युत आपूर्ति की वास्तविक स्थितियों के अनुसार समायोजित किया जा सकता है)

मुख्य मोटर शक्तिः 7.5KW

पंप शक्तिः 5.5kw

B: अनकोइलर:

आंतरिक व्यासः 460-520 मिमी

बाहरी व्यासः 1300 मिमी
लोड भारः 2T

C:संरचना भागः

फ़ीडिंग मोटाईः 0.8-1.5 मिमी

भोजन की चौड़ाईः 50-500 मिमी

ढालने की गतिः 8-12 मीटर/मिनट

काटने का विचलनः 10m±2mm

रोलर स्टेशन की संख्याः 12 समूह

रोलर सामग्रीः GCr15

शाफ्ट की सामग्रीः Cr40

शाफ्ट का व्यासः 42 मिमी

D:नियंत्रण प्रणाली:

पूर्ण स्वचालित एनसी-पीएलसी नियंत्रण प्रणाली

नियंत्रण चैनलः रंगीन टच स्क्रीन

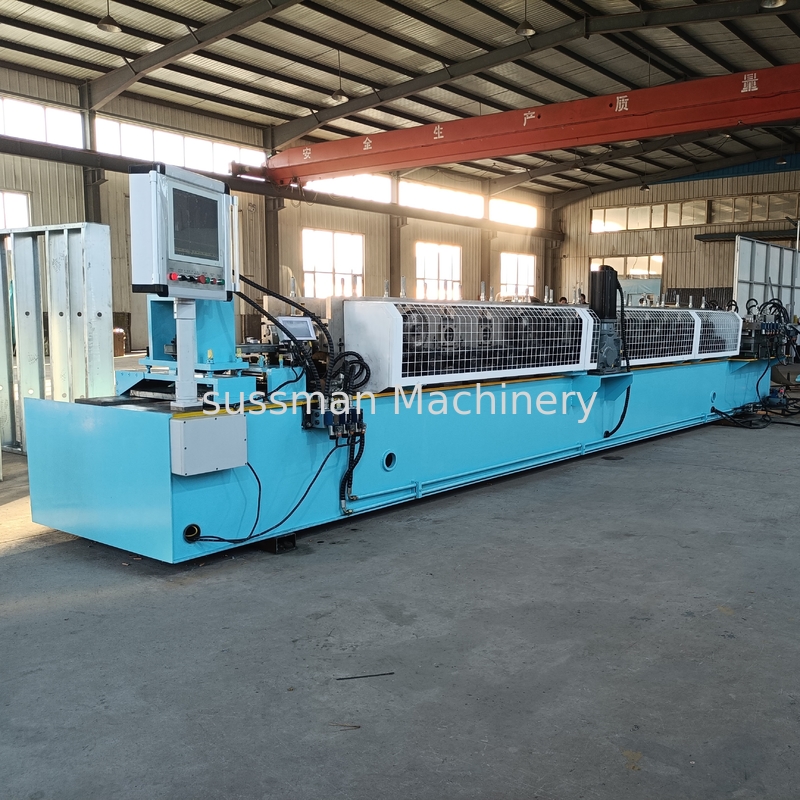

हमारी मशीन फोटो
