1.5-2.0 मिमी स्वचालित रैकिंग बीम बॉक्स बीम रोल बनाने की मशीन

1.5-2.0 मिमी स्वचालित रैकिंग बीम बॉक्स बीम रोल बनाने की मशीन

बॉक्स बीम रोल बनाने की मशीन बीम का उत्पादन करने के लिए विकसित किया गया है, यह ऊर्ध्वाधर रैक पोस्ट के बीच तय है

यह आम तौर पर दो प्रकार के होते हैंः 1) दोनों सी बीम एक रोल बनाने वाली मशीन पर रोल के रूप में तैयार किए जाते हैं और फिर एक बॉक्स बीम प्राप्त करने के लिए एक संयुक्त रोल पूर्व में संयुक्त होते हैं;

2) एक बीम को सीधे एक बॉक्स बीम प्राप्त करने के लिए एक रोल बनाने वाली मशीन पर बनाया जाता है।

उपकरण में हाइड्रोलिक डी-कोइलर, रोल बनाने वाली मशीन, सर्वो निम्नलिखित काटने वाला खंड, ऑटो उल्टा, फोल्ड मशीन और विद्युत नियंत्रण प्रणाली आदि शामिल हैं।


रैक बीम मशीन मुख्य विनिर्देश

1उपयुक्त प्लेट सामग्रीः मोटाई 1.2-2 मिमी काली स्टील

2. बनाने की गतिः 0 ~ 15M/मिनट

3मोल्डिंग मशीन: लगभग 19 स्टेशन+5 स्टेशन

4रोलर की सामग्रीः Gcr15, quench HRC58-62 क्रोम लेपित

5. शाफ्ट की सामग्रीः 45# उन्नत स्टील (व्यासः 76 मिमी), थर्मल रिफाइनिंग

6ड्राइव प्रणालीः गियरबॉक्स ड्राइव

7. मुख्य शक्ति घटक के साथः 7.5*2KW

8काटना: मक्खी देखा काटना

9पूरी मशीन औद्योगिक कंप्यूटर-पीएलसी द्वारा नियंत्रित की जाती है।

10 पीएलसी--सीमेंस, अंग्रेजी और चीनी भाषा

11टच स्क्रीन - पैनासोनिक जापान

12एन्कोडर--ओमरॉन, जापान

13विद्युत भाग--श्नाइडर

रैक बीम मशीन के घटक



रैक बीम मशीन का कार्य प्रवाह

हाइड्रोलिक डी-कोइलर-- रोल बनाने की मशीन ---> काटने की मशीन ---> ऑटो उल्टा--> तह मशीन-आउट टेबल


रैक बीम प्रोफाइल संदर्भ

गोदाम पैलेट रैक प्रणाली में, हम स्टेप बीम रोल बनाने की मशीन जैसे अधिक मशीनों का निर्माण करने में सक्षम हैं,ऊर्ध्वाधर रैक रोल बनाने की मशीन और शेल्फ पैनल (बॉक्स प्लेट) रोल बनाने की मशीन आदि.

रोल बनाने वाली मशीन के भाग

1. 3 टन हाइड्रोलिक डी-कोइलर

व्यास: 460-520 मिमी विस्तार।

विस्तारः हाइड्रोलिक

क्षमताः 3000 किलोग्राम प्रति मंड्रिल

अधिकतम कॉइल चौड़ाईः 500 मिमी

चर ब्रेक तनाव समायोजन वाल्व के साथ ड्रैग तनाव ब्रेक

2मुख्य रोल बनाने की मशीन

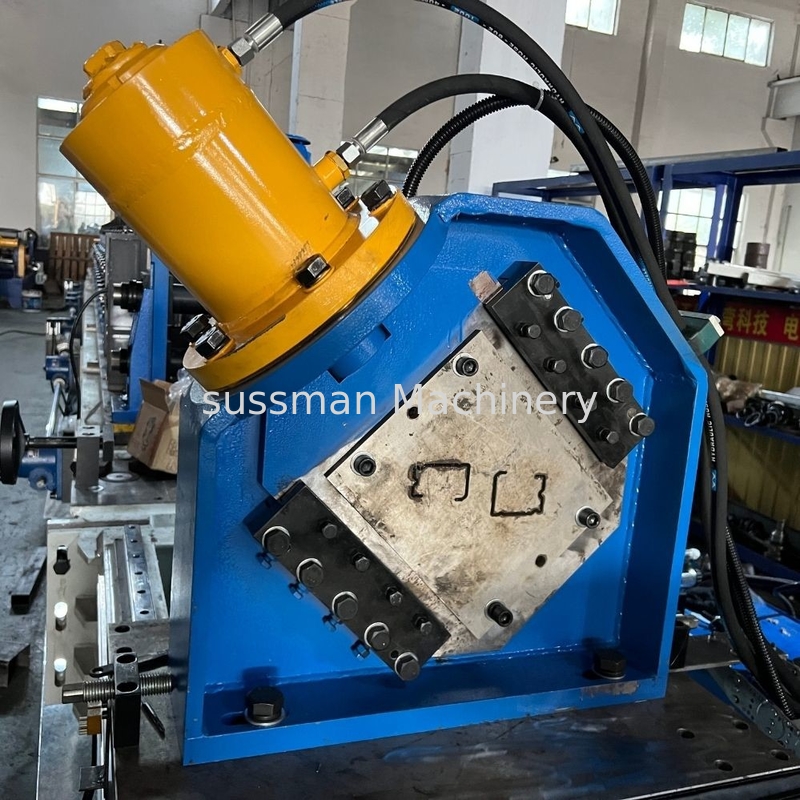

3काटना: मक्खी काटनाकटाई

मोल्डिंग के बाद काटनेः रोल मोल्डिंग के बाद आवश्यक लंबाई तक शीट काटने, मक्खी देखा काटने

काटने की गति: मुख्य मशीन स्वचालित रूप से काटती है, और काटनेवाला बिना रुके गाइड रेल पर आगे और पीछे चलेगा।

लम्बाई मापना: स्वचालित लम्बाई मापना

लंबाई की सहिष्णुताः 6m+/- 0.5mm


4.ऑटो उल्टा उपकरण

मशीन का रखरखाव और सेवा

सावधानीपूर्वक दैनिक रखरखाव उपकरण के संचालन के समय और रोलिंग बोर्ड की गुणवत्ता को बढ़ाने में महत्वपूर्ण भूमिका निभाता है।

1हाइड्रोलिक टैंक को उपयोग से पहले 32# या 46# हाइड्रोलिक तेल से भरा जाना चाहिए। तेल की मात्रा तेल के निशान के अधीन है।
2. बाहर के भागों पर अक्सर स्नेहक जोड़ें और डालें (जैसे ड्राइविंग चेन, कैंची, गियर, रोलर्स, आदि) ।
3. रोलर की सतह की धूल को अक्सर पोंछें और विशेष रूप से बाहर काम करें।
रोलर की सतह में मशीन और स्नेहक और आप अगली बार उपयोग करते समय इसे साफ करने की जरूरत है।
4यदि उपकरण का लंबे समय तक उपयोग नहीं किया जाता है, तो आपको इसे कवर करने के लिए प्लास्टिक के कपड़े या अन्य वस्तुओं का उपयोग करना चाहिए और सावधान रहें
बारिश और नमी, विशेष रूप से विद्युत नियंत्रण बॉक्स
5. काटने के उपकरण को उन स्थानों पर स्नेहक जोड़ना चाहिए जहां अनुरोध करने के लिए स्नेहक की जरूरत है
6. आम तौर पर हाइड्रोलिक स्टेशन में देखो और तेल की मात्रा में मंदी मशीन, आप समय में जोड़ना चाहिए जब तेल की मात्रा
अभाव
7. विद्युत घटकों को सूखे वातावरण में काम करने की गारंटी दी जानी चाहिए, जैसे कि नम। बारिश के बाद सूखने के बाद काम करना जारी रखना चाहिए।
