7.5KW हाइड्रोलिक शटर डोर रोल बनाने की मशीन पंचिंग जस्ती धातु

7.5KW हाइड्रोलिक शटर डोर रोल बनाने की मशीन पंचिंग जस्ती धातु

रोलर शटर दरवाजे रोलर शटर दरवाजा मशीन द्वारा निर्मित होते हैं और पार्किंग के दरवाजे और घर के दरवाजे, स्टोरफ्रंट डिस्प्ले और गैरेज इत्यादि के लिए उपयोग किए जाते हैं। वे बहुत मजबूत हैं और ऋषि हैं।इसलिए, रोलर अंधा चोरी और आग के खिलाफ पर्याप्त सुरक्षा और सुरक्षा प्रदान करते हैं।यदि पर्याप्त स्टील मोटाई का उपयोग किया जाता है, तो ये दरवाजे मजबूत होंगे और अधिक समय तक चलेंगे

तकनीक डेटा
1. शटर दरवाजा बनाने के लिए सामग्री।0.7-1.2 मिमी, जस्ती कॉइल
2. 2. चरण बनाना: लगभग 12 चरण
3. रोलर्स की सामग्री: GCr15 स्टील, सटीक-मशीनीकृत, उच्च आवृत्ति शमन HRC58-62, रोलर्स का व्यास: ＞￠150
4. मुख्य शाफ्ट की सामग्री: 45 # उच्च गुणवत्ता वाले स्टील (व्यास＞￠50)
5. चेन की सामग्री: 45 # स्टील, उच्च आवृत्ति शमन, गोलाकार पिच: 38.1;दांतों की संख्या: 13
6. 6. काटना: हाइड्रोलिक काटने;शमन एचआरसी58-62
7. इलेक्ट्रॉनिक नियंत्रण: पीएलसी नियंत्रण (डेल्टा)
8. 8. मशीन का आयाम: 6500mmX800mmX800mm, कुल लाइन लगभग 20 मीटर प्रति मिनट।
9. ड्राइव सिस्टम: चेन ड्राइव, 5.5 किलोवाट मुख्य मोटर पावर, काम करने की गति: 10-12 मीटर / मिनट छिद्रण के बिना, छिद्रण के साथ, प्रति मिनट लगभग 1-2 मीटर।

कार्य प्रवाह:
डेकोइलर—→लेवल डिवाइस—→मुख्य रोल बनाने की मशीन—→हाइड्रोलिक पंचिंग—हाइड्रोलिक कटिंग→ रन आउट टेबल

प्रोफाइल ड्राइंग

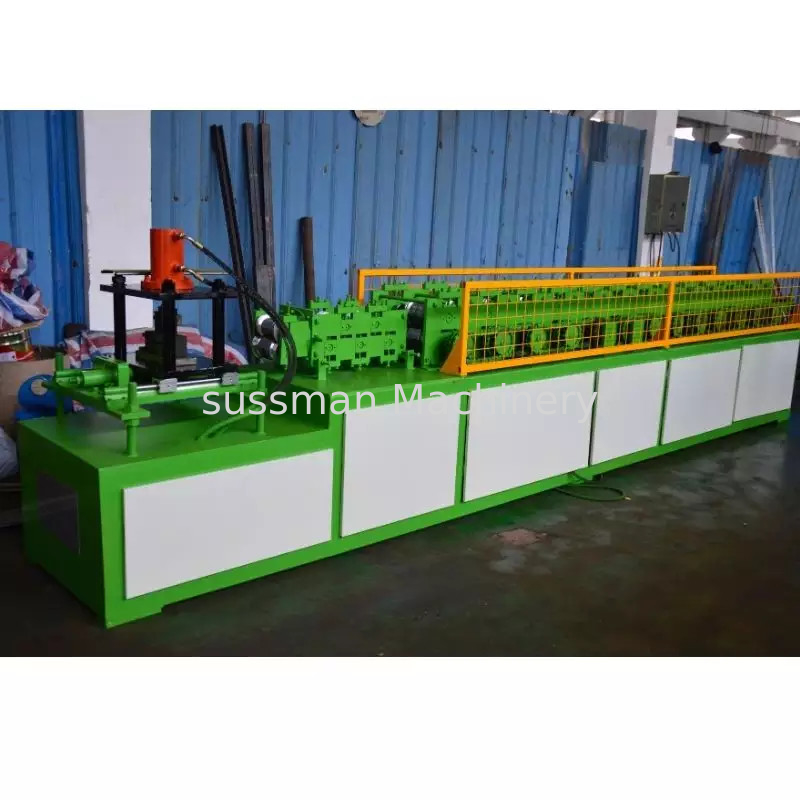

मशीन शो

काट रहा है:

(1) कटिंग मोशन: मुख्य मशीन रुक जाती है और फिर अपने आप कट जाती है।काटने के बाद, मुख्य मशीन स्वचालित रूप से फिर से शुरू हो जाती है।

(2) ब्लेड की सामग्री: गर्मी उपचार के साथ CR12mov;

(3) लंबाई मापने: स्वचालित रूप से

(4) काटने की मोटाई: 0.3- 0.8 मिमी

(5) हाइड्रोलिक स्टेशन पावर: 4 किलोवाट
