5.5KW हाइड्रोलिक कटिंग CZ विनिमेय स्टील फ्रेम पर्लिन रोल बनाने की मशीन
विवरण
Purlin व्यापक रूप से उद्योग निर्माण में उपयोग किया जाता है। मशीन कुछ रोलर्स की स्थिति को बदलने के माध्यम से विभिन्न आकारों का निर्माण कर सकती है। और सेटिंग के रूप में स्वचालित रूप से पंच और कट भी कर सकती है।
मुख्य लाभ
1. उच्च गति:4- 10m/min ((सहित छिद्रण और काटने का समय)
2. कम कीमत के साथ उच्च गुणवत्ता
3. ऑनलाइन पंचिंग, हम दोनों फ्लैंग्स पर छेद भी पंच कर सकते हैं.
4. रोलर्स को बदले बिना सी से जेड या सी से जेड से, केवल टच स्क्रीन पर बटन दबाएं।
5. सभी C&Z आकारों के लिए सार्वभौमिक ब्लेड. ब्लेड बदलने की कोई आवश्यकता नहीं है, केवल शिकंजा समायोजित करने की आवश्यकता है. यह आकार परिवर्तन के दौरान बहुत समय बचाएगा.
6स्थिर संरचनाएंः नीचे के फ्रेम के लिए एच-बीम का उपयोग करना और शाफ्ट को पकड़ने के लिए साइड प्लेट की मोटाई 50 मिमी से अधिक है।
7. रोलर्स असर स्टील का उपयोग कर रहे हैं, सीएनसी के बाद quenching उपचार करते हैं. यह आकार खोने के बिना 5 साल से अधिक समय तक इस्तेमाल किया जा सकता है.
8. लंबे जीवन कार्य समय
9. अच्छी बिक्री के बाद सेवाः हम बिक्री के बाद सेवाएं प्रदान करेंगे पूरे वर्ष. हम दो टेकनीशियन बिक्री के बाद सेवा के लिए विशेष, वे सेवाएं करने के लिए पूरे साल बाहर रहते हैं.
तकनीकी विनिर्देश
|
C/Z त्वरित विनिमेय मशीन
|
|
नहीं
|
पद
|
विनिर्देश
|
वैकल्पिक
|
|
1
|
उपयुक्त सामग्री
|
प्रकारःगल्वानाइज्ड कॉइल, पीपीजीआई, कार्बन स्टील कॉइल
|
|
|
मोटाई ((मिमी):1.5-3.0
|
|
शक्ति शक्तिः 250-550 एमपीए
|
|
तन्यता तनाव ((Mpa):G350Mpa-G550Mpa
|
|
2
|
नाममात्र आकार देने की गति ((m/min)
|
10-15
|
या आपकी आवश्यकता के अनुसार
|
|
3
|
निर्माण स्टेशन
|
18
|
|
|
4
|
डिकोइलर
|
मैनुअल डेकोइलर
|
हाइड्रोलिक डेकोइलर या डबल हेड डेकोइलर
|
|
5
|
मुख्य मशीन मोटर
|
चीन प्रसिद्ध ब्रांड
|
सीमेंस
|
|
6
|
पीएलसी ब्रांड
|
पैनासोनिक
|
सीमेंस
|
|
7
|
इन्वर्टर का ब्रांड
|
यास्कावा
|
|
|
8
|
ड्राइविंग सिस्टम
|
चेन ड्राइव
|
गियर बॉक्स ड्राइव
|
|
9
|
रोलर्स
|
GCr15
|
Cr12
|
|
10
|
स्टेशन संरचना
|
दीवार पैनल स्टेशन
|
फोल्ड आयरन स्टेशन
या टॉरी स्टैंड संरचना
|
|
11
|
छिद्रण प्रणाली
|
हाँ
|
हाइड्रोलिक पंचिंग स्टेशन या पंचिंग प्रेस
|
|
12
|
काटने की प्रणाली
|
काटने के बाद
|
पोस्ट-यूनिवर्सल कटिंग
|
|
13
|
बिजली आपूर्ति की आवश्यकता
|
380V 50Hz
|
या आपकी आवश्यकता के अनुसार
|
|
14
|
मशीन का रंग
|
औद्योगिक नीला
|
या आपकी आवश्यकता के अनुसार
|
मशीन के मुख्य घटक
1.ब्रेकिंग डिवाइस के साथ हाइड्रोलिक डेकोइलर को कॉइल प्रसंस्करण के लिए सुसज्जित किया गया है।
2. लेवलर
3हाइड्रोलिक छिद्रण प्रणाली
4. पूर्व कतरनी प्रणाली
5औजारों के साथ रोलफॉर्मर
6. रन आउट टेबल या स्वचालित स्टैकिंग डिवाइस
7पैनासोनिक (जापान) पीएलसी और एमसीजीएस टच स्क्रीन का उपयोग डेटा प्रोसेसिंग और सेटिंग के लिए किया जाता है।
8रोल बनाने की गति 8-12 मीटर/मिनट है।

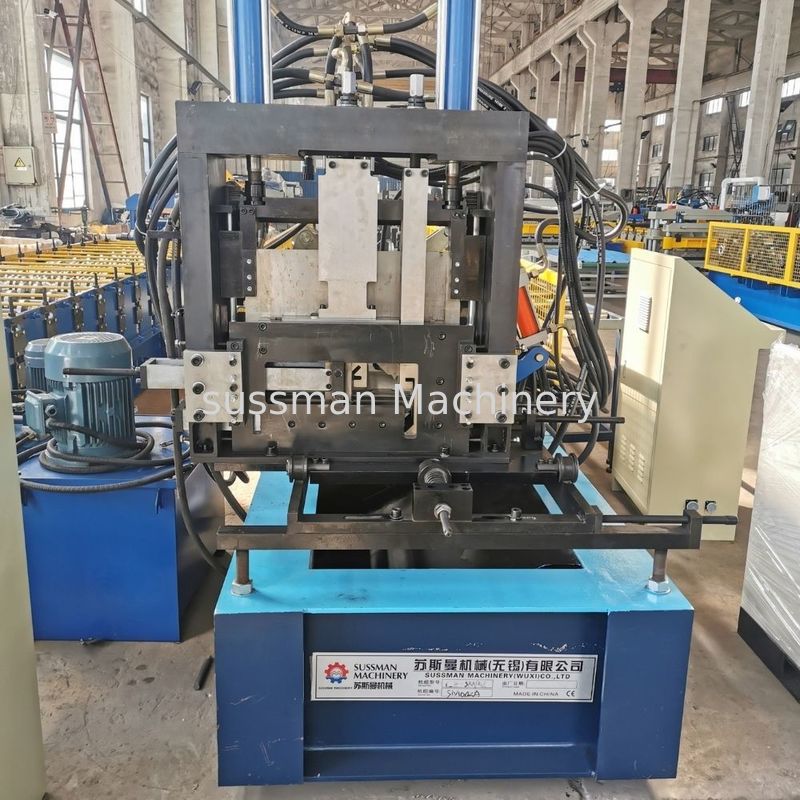

उत्पाद की तस्वीरें:
