उत्पाद विवरण:
|
| सामग्री मोटाई: | 0.3-0.8 मिमी | मिलान सामग्री: | PPGI जी.आई. |
|---|---|---|---|
| रोलिंग गति: | 12-15 मी / मिनट (समय काटने में शामिल नहीं) | खिला कुंडल चौड़ाई: | 1000mm |
| रोलर स्टेशनों: | लगभग 18 स्टेशन | रोलर सामग्री: | 45 # फोर्ज स्टील, क्रोम के साथ लेपित |
| श्रृंखला की सामग्री: | 45 # जाली स्टील के साथ आवृत्ति शमन, 12A | काटने की सामग्री: | Cr12Mov बुझाना HRC58-62 ° के साथ |
| सहिष्णुता: | ± 1.5 मिमी | रंग: | अनुकूलित |
| हाई लाइट: | पाटन शीट रोल मशीन बनाने,धातु छत मशीन बनाने रोल |
||

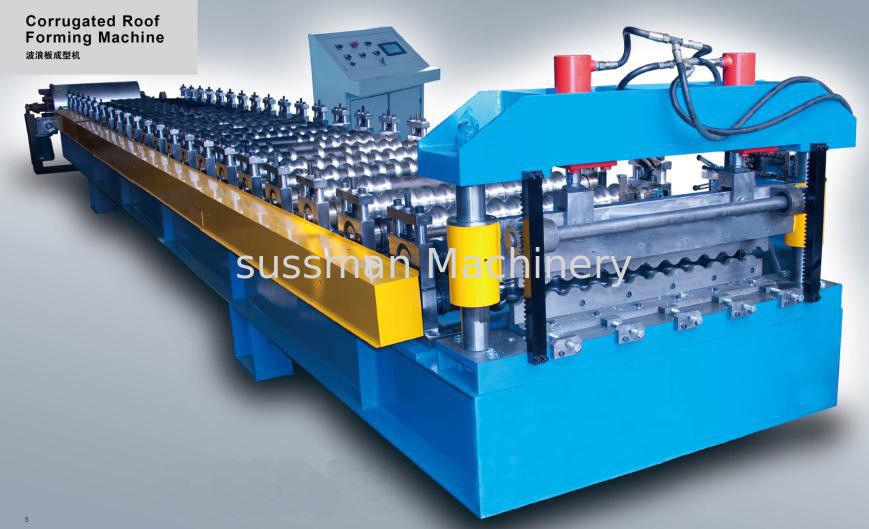

12-0-15 मिनट / मिनट के साथ 0.4-0.8 मिमी मोटाई कॉइल नालीदार शीट रोल बनाने की मशीन
तकनीकी डेटा
| मद संख्या | विवरण | विनिर्देशन की पेशकश की |
| 1.0 | रोल बनाने की मशीन | |
| 1.1 | रोलिंग की गति | 12-15 मी / मिनट (समय काटने में शामिल नहीं) |
| 1.2 | रोलिंग मोटाई | 0.4mm-0.8mm |
| 1.3 | कच्चा माल | रंग चित्रित कॉइल |
| 1.6 | आयाम | लगभग 8000 × 1600 × 1200 (मिमी) |
| 1.7 | प्रभावी चौड़ाई | 836mm |
| 1.8 | खिला कुंडल चौड़ाई | 1000 मिमी |
| 1.9 | रोलर स्टेशन | लगभग 18 स्टेशन |
| 1.10 | रोलर सामग्री | 45 # फोर्ज स्टील, क्रोम के साथ लेपित |
| 1.11 | शाफ्ट परिधि | Φ76mm |
| 1.12 | हस्तांतरण | चेन 1.2 इंच से |
| 1.13 | श्रृंखला की सामग्री | 45 # जाली स्टील के साथ आवृत्ति शमन, 12A |
| 1.14 | काटने की सामग्री | Cr12Mov बुझाना HRC58-62 ° के साथ |
| 1.15 | सहनशीलता | 10 मी + -1.5mm |
| 1.16 | हाइड्रोलिक स्टेशन | 4kw |
तकनीकी प्रक्रिया
Uncoiling- फीडिंगविथगाइड-रोल बनाने-काटने-उत्पाद एकत्र करना
मशीन सूची
| नहीं | नाम | प्रकार | मात्रा |
| 1 | 5 टन निष्क्रिय डी-कोइलर | YX18-76-836 | एक सेट |
| 2 | मुख्य रोल बनाने की मशीन | YX18-76-836 | एक सेट |
| 3 | नियंत्रण बक्सा | YX18-76-836 | एक इकाई |
| 4 | हाइड्रोलिक स्टेशन | YX18-76-836 | एक इकाई |
| 5 | बाहर की मेज | YX18-76-836 | 2 यूनिट |
प्रत्येक भाग का विवरण
1. काटना
(1) बनाने के बाद काटना: आवश्यक लंबाई के लिए रोल बनाने के बाद शीट को काटें
(2) कटिंग मोशन: मुख्य मशीन अपने आप बंद हो जाती है और कटिंग हो जाएगी। काटने के बाद, मुख्य मशीन स्वचालित रूप से शुरू हो जाएगी।
(3) ब्लेड की सामग्री: CR12with गर्मी उपचार
(4) लंबाई मापने: स्वचालित लंबाई मापने
(५) लंबाई का सहिष्णुता: १० मी +/- २ मिमी
2. आउट टेबल:
आकार: 2000 * 1350 * 1000 मिमी, दो आकार
3. नियंत्रण बॉक्स: पैनासोनिक
(1) बिजली आपूर्तिकर्ता: 380V, 50 हर्ट्ज, 3 चरण (अनुरोध के साथ समायोजित)
(2) लंबाई और मात्रा माप स्वचालित रूप से;
(3) पीएलसी द्वारा नियंत्रित लंबाई और मात्रा,
(4) लंबाई की अशुद्धि को आसानी से संशोधित किया जा सकता है।
(5)। नियंत्रण कक्ष: बटन-प्रकार स्विच और टच स्क्रीन
(6) लंबाई की इकाई: मिलीमीटर (नियंत्रण कक्ष पर स्विच किया गया)
नालीदार शीट बनाने की मशीन की पैकेजिंग
1. 1 * 40GP कंटेनर के लिए एक नालीदार शीट रोल बनाने लाइन है
2. मुख्य मशीन कंटेनर के अंदर स्टील के तार द्वारा नग्न पैकिंग और बन्धन है
3. हाइड्रोलिक और इलेक्ट्रिक नियंत्रण भागों को प्लास्टिक की फिल्म के साथ लपेटा जाता है
विस्तार से तस्वीरें:
